ATS25 DSP Weltempfänger

Der ATS25 ist ein kleiner, preisgünstiger DSP Weltempfänger mit farbigem Touchdisplay. Er empfängt Kurzwelle lückenlos bis 30 MHz, Mittelwelle, Langwelle ab 138 kHz SSB und FM ab 64 MHz bis 108 MHz mit RDS. USB, LSB, CW, AM, FM und BFO gehören zur üppigen Ausstattung. Man kann das Frequenzspektrum im Scan Modus über einen weiten Bereich überschauen und Aktivitäten erkennen. Die Suchfunktion erleichtert das Auffinden von Sendern. Ein hochmoderner Empfänger als "Open Source" Projekt, der richtig Spaß macht!

• ATS25 DSP Weltempfänger
  • Open Source
  • Kaufen
  • Antenne
  • Gehäuse
  • Bilder und Videos
  • Detailfotos

Open Source

Der ATS25 basiert auf einem Arduino und die Steuerungssoftware ist ein "Open Source" Projekt. Mehrere Entwickler arbeiten ehrenamtlich daran.

► zum ATS25 Projekt

Kaufen

Der Preis des ATS25 schwankt im 100 Euro Bereich. Das neueste Modell 2022 ist der ATS25X1 mit der Firmware 5.2a

► ATS25X1 Empfänger bestellen ► Link (Amazon)

Antenne

Da der ATS25 keine Frequenz Vorfilterung hat, eignen sich keine großen Antennen, wie eine Langdraht z.B. Ich habe sehr gute Erfahrungen mit Loop Antennen gemacht, die das Signal sozusagen selber vorfiltern. Die "Youloop" Antenne (10 kHz - 700 MHz) gibt es wahlweise mit oder ohne Vorverstärker. Sie ist sehr rauscharm. Die MLA-30 (30 kHz - 30 MHz) wird automatisch elektronisch abgestimmt und verstärkt.

Youloop Antenne mit Vorverstärker und ohne Vorverstärker (Amazon)

MLA-30 Loop oder MLA-30+ (Beide von 100 kHz - 30 MHz) ► Amazon

Adapter von SMA auf BNC. Diese brauchst du für beide Antennen ► Amazon

Gehäuse

Andreas verkauft seine selbst gemachten 3D Druck Ständer (viel schöner als meiner) bei Ebay ► 3D Druck Print "Andreas 536"

Bilder und Videos

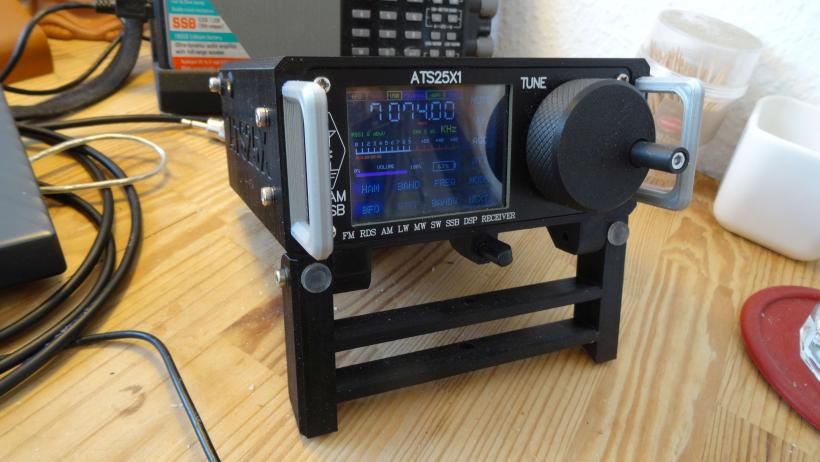

Mein ATS25X1 auf meinem selbstgemachten 3D Druck Ständer. So macht es mehr Spaß, den kleinen Empfänger zu bedienen. ► zum 3D Druck Ständer

Der ATS25 verbraucht ca. 140mA und erreicht so, mit dem 2000 mAh Akku ca. 14 Stunden Dauerbetrieb.

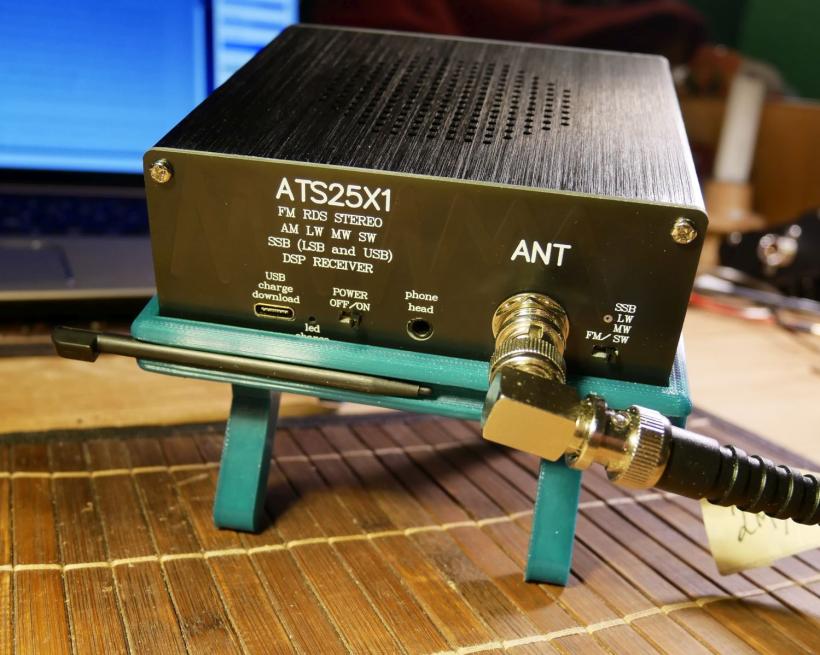

Auf der Rückseite befinden sich mehrere Schalter und Anschlüsse. USB-C zum Aufladen (2000 mAh Akku) und für das Firmware Update, Hauptschalter, Audio Ausgang 3,5mm, BNC Antennenanschluss, FM-HF Schalter.

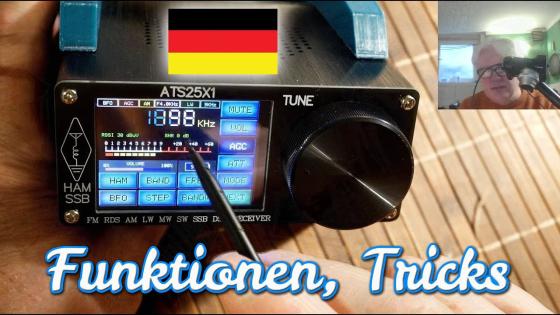

Vorstellung des ATS25X1, Funktionen und ein paar Tricks.

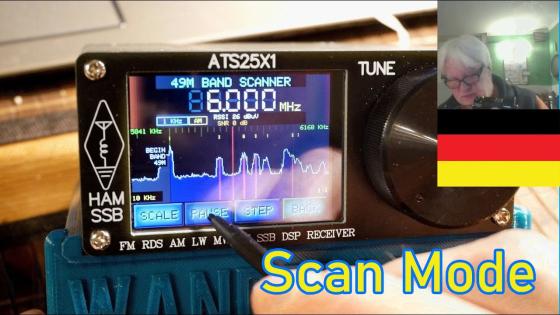

Hier zeige ich den "Scan Modus", mit dem man ein breites Frequenzspektrum darstellen kann und im Voraus sieht, wo Aktivitäten sind. Man kann die Frequenz dann direkt antippen. Sehr praktisch.

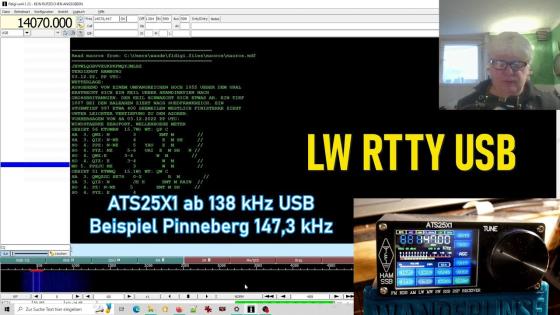

Der AZS25 wird mit 153 kHz als niedrigste Frequenz angegeben. Im Video zeige ich, wie man jedoch bis auf 138 kHz USB kommt und dekodiere ein RTTY aus Pinneberg auf 147,3 kHz USB.

Hinweise zur Suchfunktion...

Detailfotos

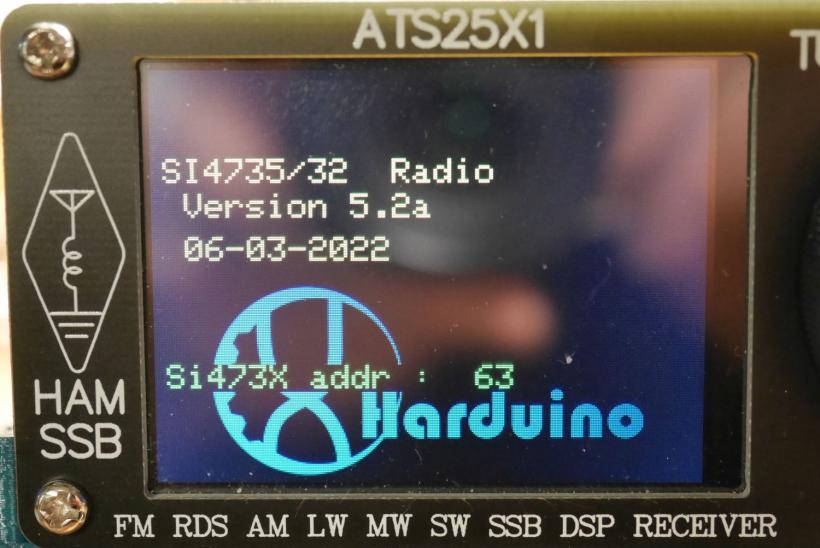

Nach dem Anschalten erscheint ein Hinweis auf die installierte Firmware 5.2a (Modell ATS25X1 2022)

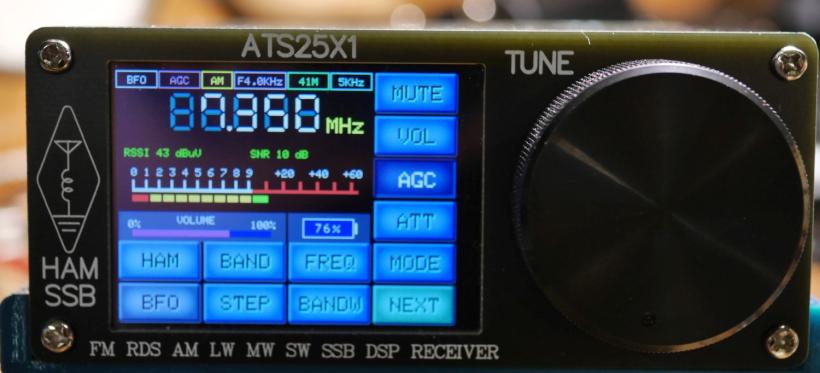

Die Standardansicht im HF Modus.

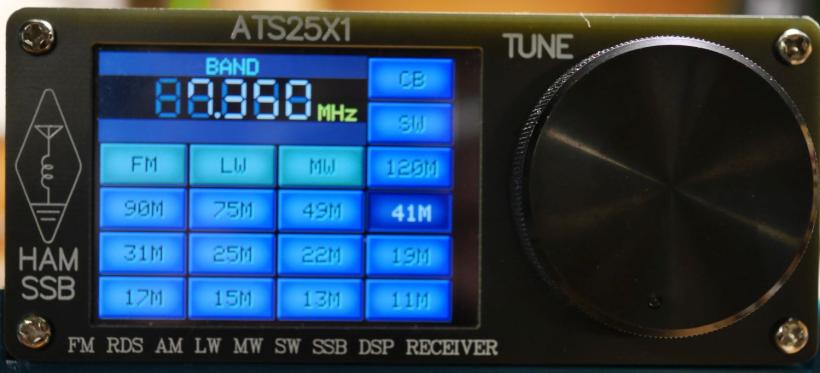

Bandauswahl für Rundfunksender in Kurzwelle, Mittelwelle, Langwelle und FM.

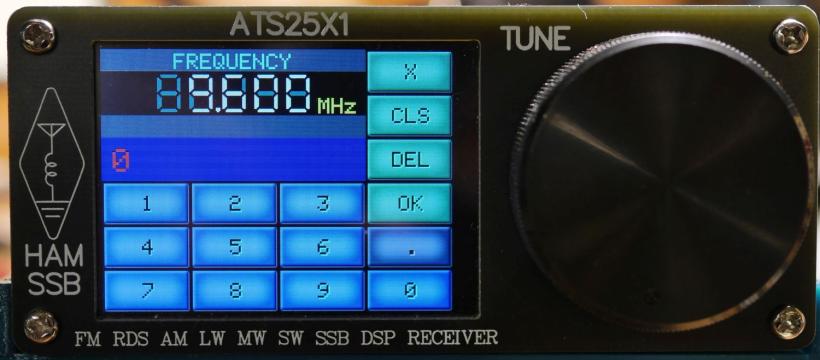

Direkte Frequenzeingabe.

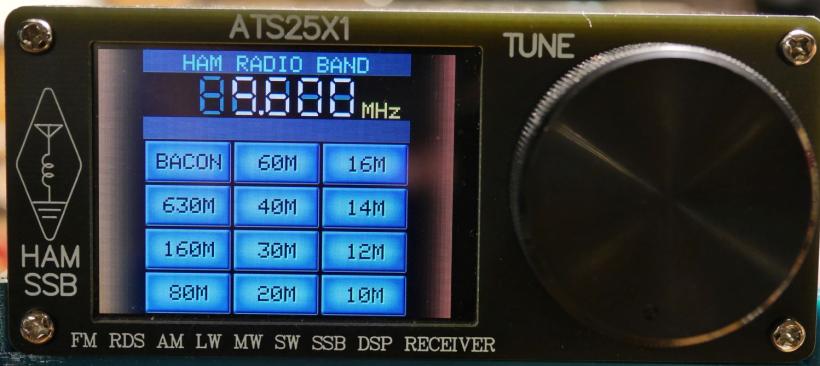

Im HAM Band Modus kann man Amateurfunk Bänder auswählen.

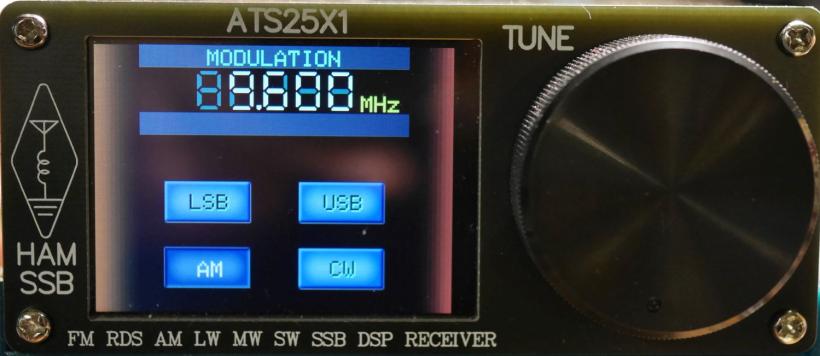

Betriebsarten AM, USB, LSB und CW im HF Modus.

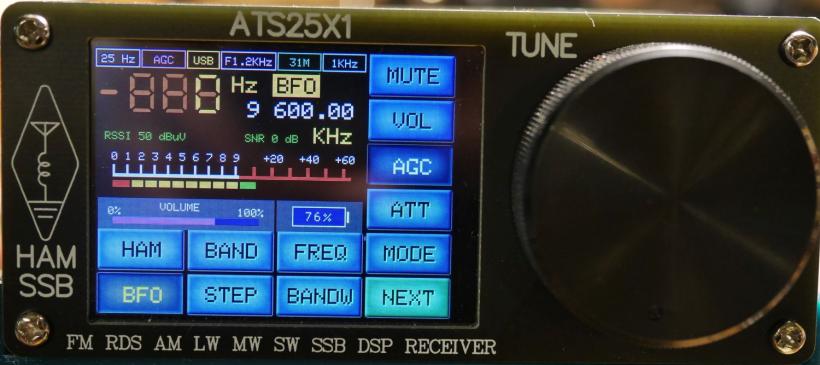

Im BFO Modus kann man die Frequenz auf 25 Hz fein einstellen. Optimal für RTTY, Wetterfax und Co.

Filterbreiten in SSB: 0,5 ► 1,0 ► 1,2 ► 2,2 ► 3,0 ► 4,0 kHz

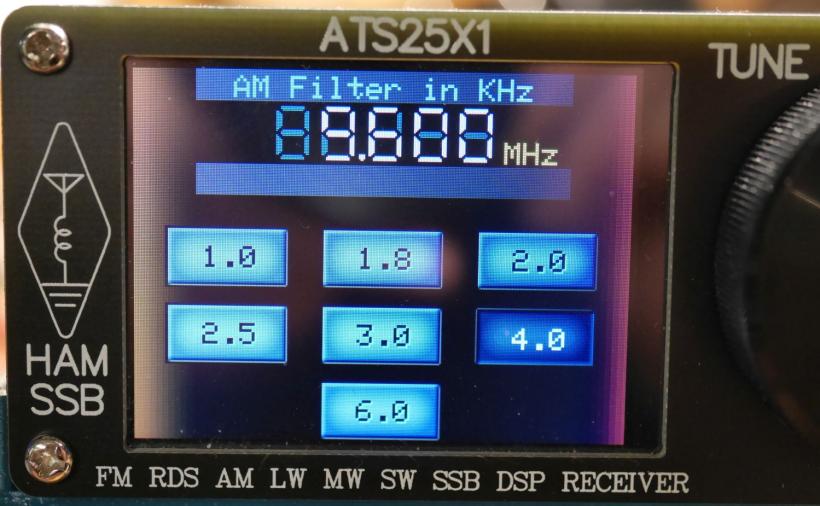

AM Filterbreiten: 1,0 ► 1,8 ► 2,0 ► 2,5 ► 3,0 ► 4,0 ► 6,0 khz

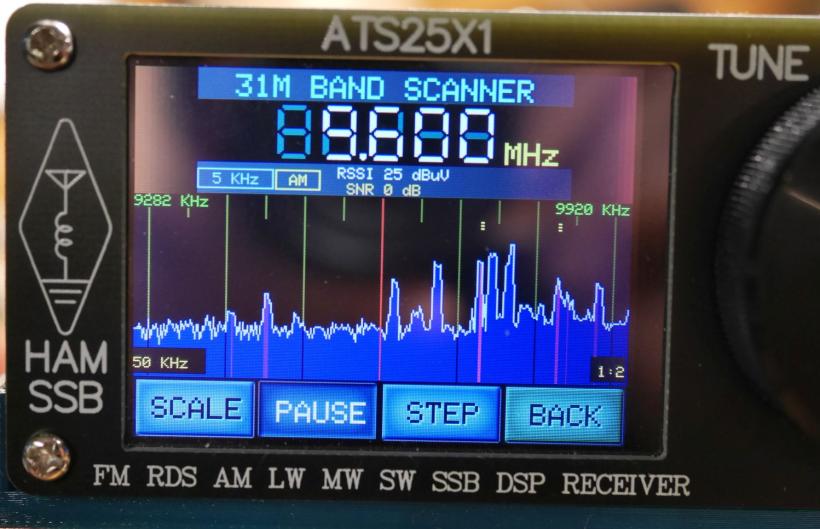

Der Band Scanner zeigt Aktvitäten auf dem Frequenzband in HF und FM. Man kann direkt auf eine Frequenz tippen oder am Frequenzrad drehen.

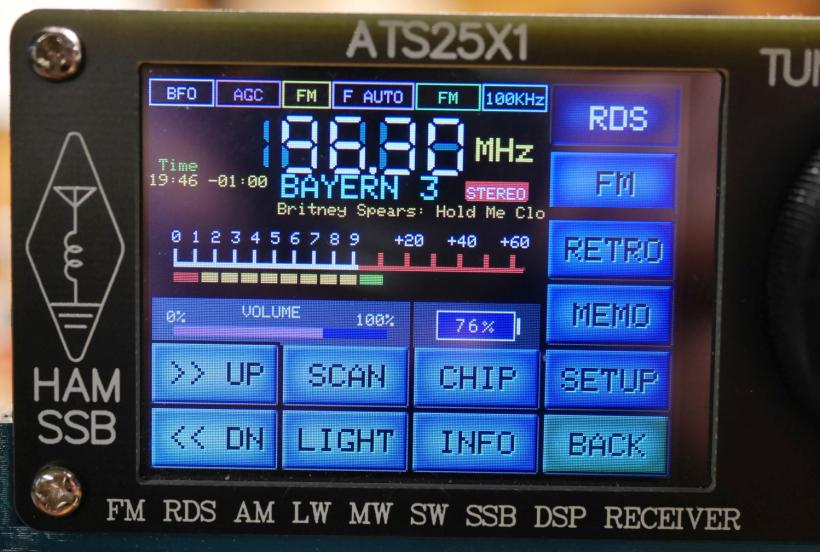

Wenn man auf der Rückseite auf "FM" schaltet, kann man im FM Modus den sehr guten RDS und die Suchfunktion benutzen.

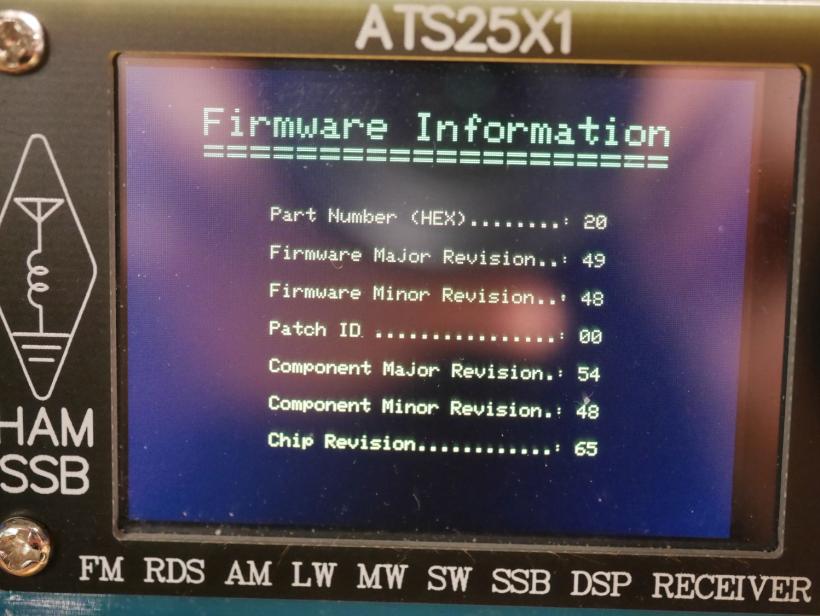

Zusätzliche Firmware Informationen durch Tippen auf "CHIP".

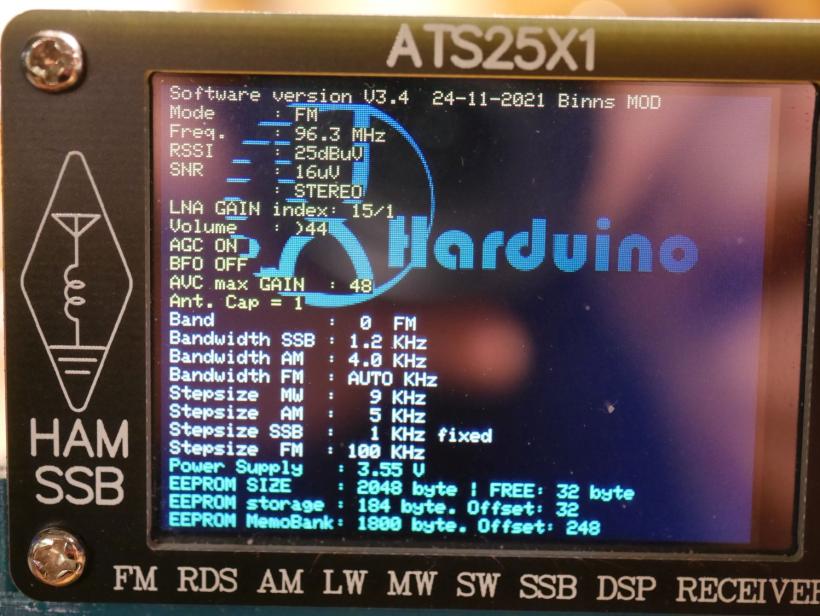

Durch Antippen von "INFO" werden diese Informationen über das Setup angezeigt.

Fazit: ein moderner und preiswerter DSP Weltempfänger mit Touchdisplay, der viel Freude bereitet und sehr gut empfängt. Allerdings sollte man sich in der Auswahl der Antenne mit einer etwas kleineren begnügen. Maximal 10 Meter Langdraht werden genügen oder eine aktive MLA-30 Loop für Langwelle, Mittelwelle und Kurzwelle. Ich habe eine Version für Innenräume als 3D Druck konstruiert. Hier ansehen ◄
