Magnetische Loop Kurzwelle MW LW 3D Druck

Hinweis: Kauflinks verweisen auf Ebay- oder Amazon-Angebote, die mir eine kleine Provision bezahlen, um meinen Kanal/Website zu unterstützen.

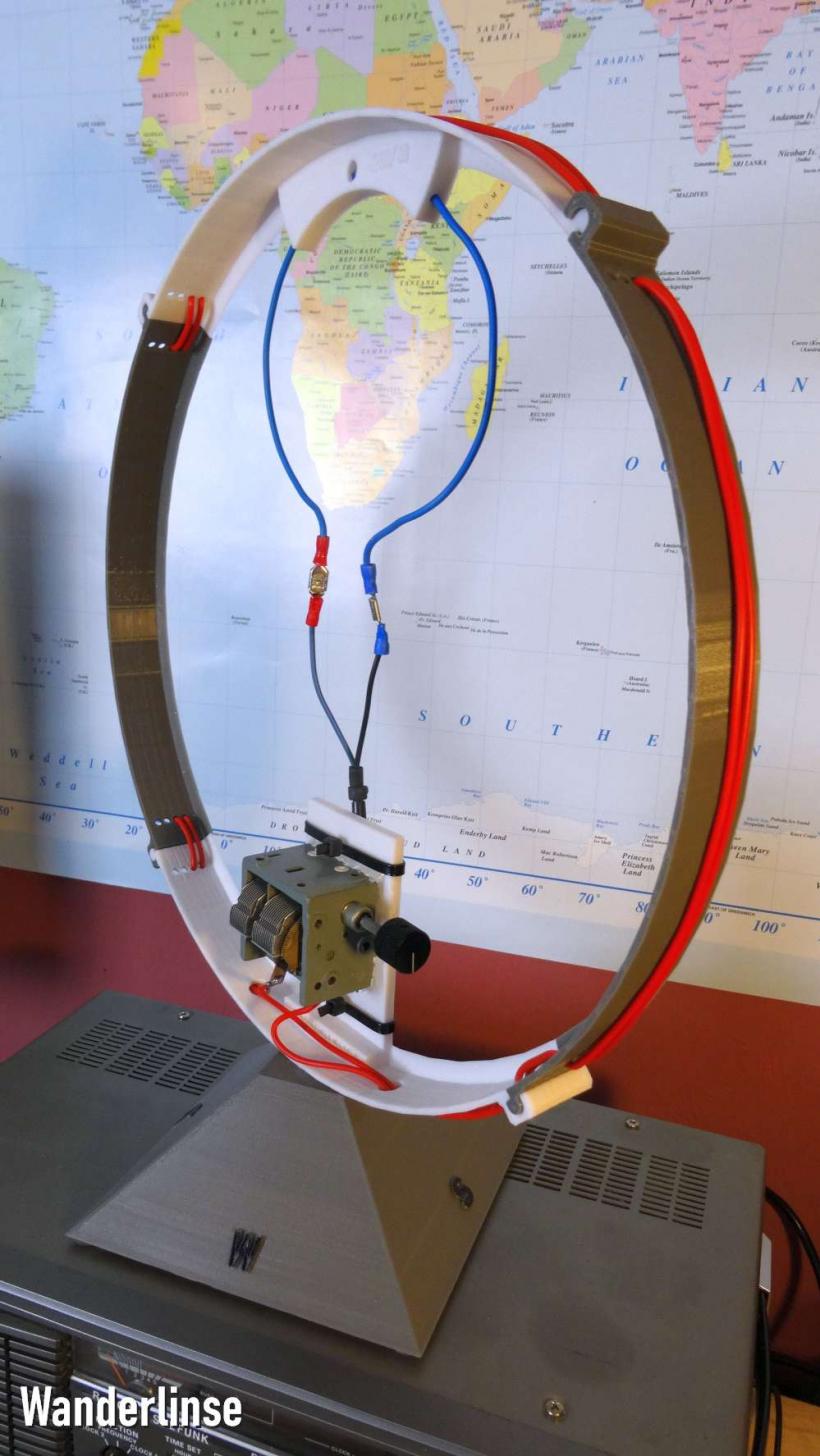

Eine magnetische Loop Antenne für Kurzwelle (und eine Variante "Uni Loop" für MW und LW) mit dem 3D Drucker ausdrucken. Kostenloser Download hier auf der Seite. Empfängt sehr gut von ca. 3.000 - 17.000 kHz. Durchmesser 36cm und drehbar für den Innenraum. Alles was du brauchst sind dann noch ein Drehkondensator mit ca. 500pf und 2,5 Meter Elektriker Draht aus dem Baumarkt.

loop antenne kurzwelle 3d druck

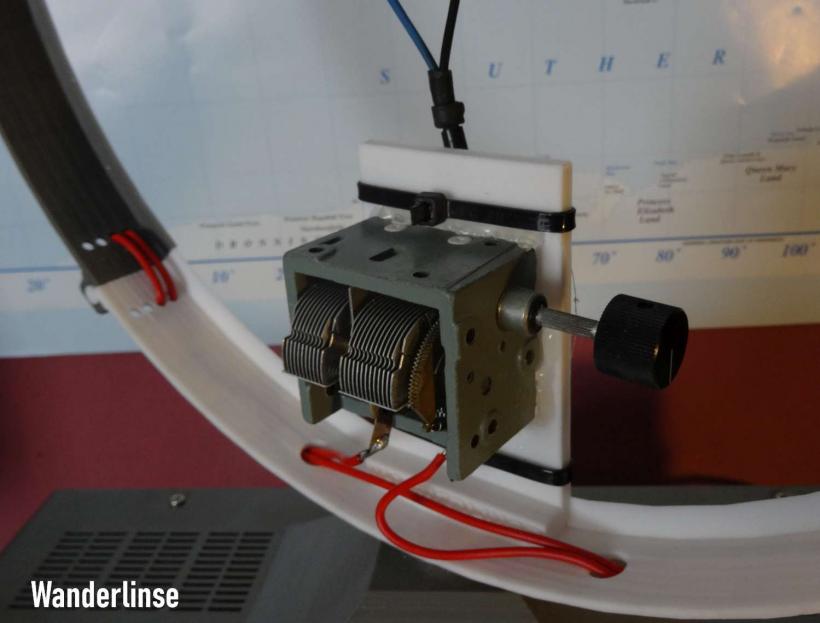

Du brauchst einen Drehkondensator mit ca. 500pf (Pico Farad). Den bekommst du bei Ebay. An ihn werden wie auf dem Foto die beiden Enden der Loop angeschlossen.

drehkondensator loop kurzwelle

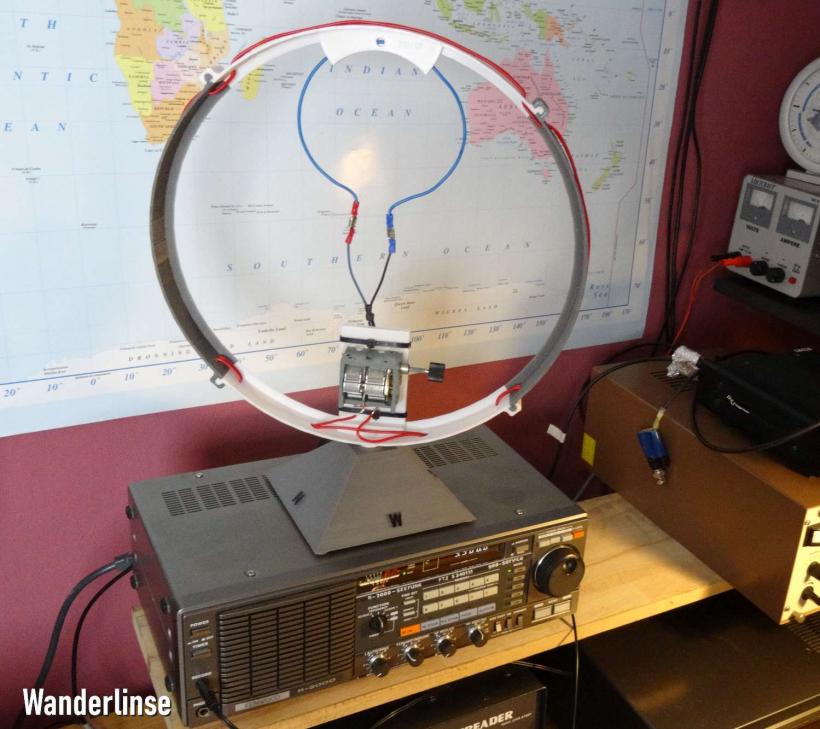

Die beiden Enden der Koppelschleife werden mit einem Koaxialkabel 50 Ohm und BNC Anschluss zum Empfänger geleitet.

koppelschleife 3d loop antenne

Slicer

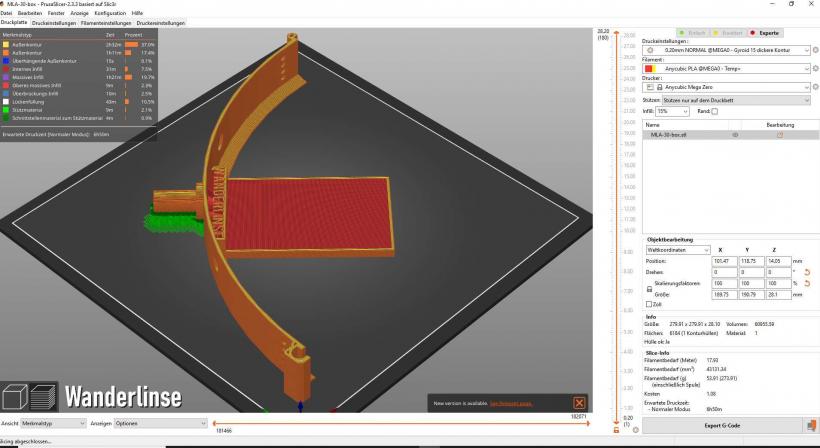

Hier siehst du die Teile im Slicer. Am längsten dauert der Fuß (Pyramide) mit ca. 14 Stunden. Die anderen Teile gehen schneller. Für die Achse musst du Support mit drucken (grün).

slicer 3d loop

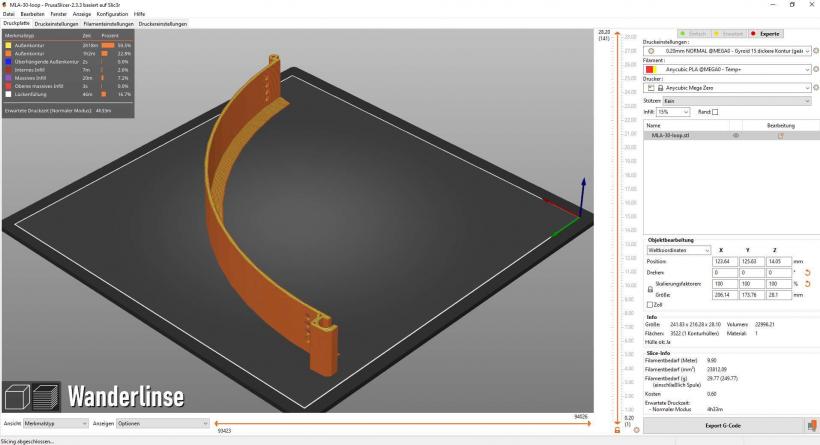

Von den Loop Elementen brauchst du 3 Stück.

loop element 3d druck

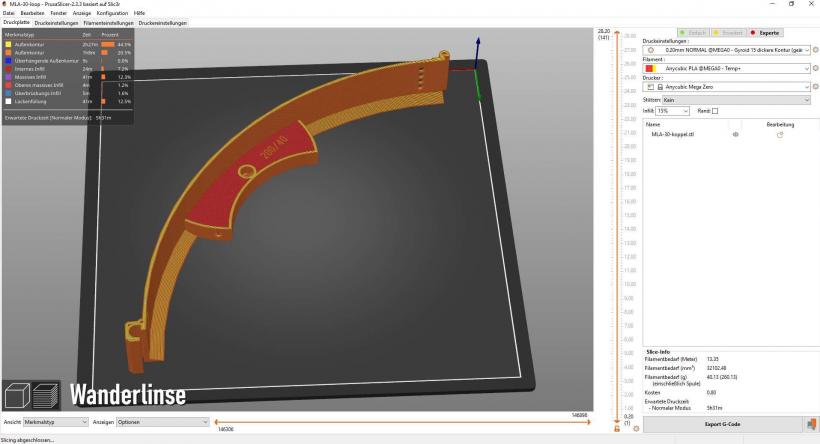

Der obere Teil hat eine Halterung und einen Kanal für die Koppelschleife. Sie besteht aus dem gleichen Elektriker Draht, wie die Loop und hat 0,75mm² Stirnfläche. Durchmesser mit Isolation ca. 3mm.

koppelschleife loop kurzwelle 3d druck

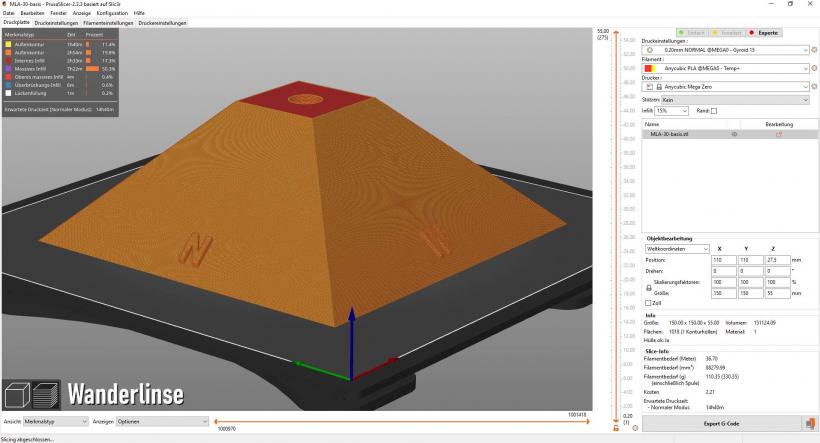

Der Fuss in Form einer Pyramide gibt der Loop Antenne einen sicheren Stand und kann auch für andere Antennen Experimente verwendet werden. Da eine magnetische Loop- oder Rahmenantenne richtungsempfindlich ist, muss sie drehbar sein. Auf der Pyramide sind die Himmelsrichtungen eingeprägt. Du richtest sie aus, in dem das "N" nach Norden zeigt.

pyramide fuss loop 3d druck

Video

Im Video zeige ich, wie du die Antennen zusammen bauen musst und ich teste sie mit einem kleinen Weltempfänger und dem Kurzwellenempfänger "Kenwood R2000" (Seefunk Version).

youtube-video

Ausführliche Bauanleitung im Video...

youtube-video

Uni Loop Mittelwelle, Langwelle

Mit dieser Variante, die den gleichen Fuß verwendet und sonst auch sehr ähnlich ist, kannst du bis ca. 100 Meter 0,6mm Kupferlackdraht aufwickeln.. Die Koppelschleife kann aus einfachem, isoliertem Draht sein und sollte ca. 10% der Länge der Hauptspule haben.

youtube-video

Download STL

"Spendiere mir einen Kaffee" Link (Nach Anklicken Weiterleitung zu Paypal)

Download Kurzwelle Loop

Download Mittelwelle/Langwelle Loop

Für den privaten Gebrauch kostenlos. Für die kommerzielle Verwendung vorher mit Richy Schley Kontakt aufnehmen.
