Magnetische Loop Antenne
Hinweis: Kauflinks verweisen auf Ebay- oder Amazon-Angebote, die mir eine kleine Provision bezahlen, um meinen Kanal/Website zu unterstützen.
Eine magnetische Loop Antenne für Kurzwelle ist besonders gut für Innenräume geeignet, da sie völlig unempfindlich gegenüber elektrischen Störungen ist (Netzteile, Wlan, Handy, Smartphone, Lampen, Computer, Monitore etc.). Sie funktioniert gut für Kurzwelle ab 3500 khz und ist gegenüber kommerziellen Loopantennen mit ca. 25 Euro Kosten sehr preiswert. Du brauchst lediglich 2 Meter weiches Kupferrohr, das man leicht biegen kann, 2 Meter RG-58 Kabel mit Kupfergeflecht (wichtig!) und einen Drehkondensator.
Du kannst als Alternative Flachprofil Alu nehmen, ca. 15mm Breite sind ok. Die Loop Antenne (also das Kupferrohr) wird an den Drehkondensator angeschlossen. Von der Koppelschleife geht das Zuleitungskabel zum Empfänger.
Drehbar muss sie sein
Da eine magnetische Loop Antenne richtungsempfindlich ist, muss sie drehbar sein. Du kannst sie einfach per Hand drehen oder einen drehbaren Untersatz, eine "Lazy Susan" drunter stellen. Mike aus den USA hat mich drauf gebracht.
Einkaufsliste
- 2 Meter weiches Kupferrohr (Amazon)
- Drehkondensator 500 pf (Ebay)
- RG-58 BNC Zuleitungskabel mit 2 Krokodilklemmen (Amazon)
- Drehbarer Untersatz aus Alu. "Lazy Susan". (Amazon)
LCR Messgerät
Mit dem LCR Messgerät kannst du die Kapazität eines Drehkonsensators messen. Mit einem normalen Messgerät geht das nicht, weil es zu grob ist. Das BM4070 kann auch sehr geringe Kapazitäten messen. Außerdem kann es auch Induktivität messen. Obwohl es nur rund 40 Euro kostet, misst es erstaunlich genau. ► Mehr Infos mit Video
BM4070 LCR Meter ► Amazon-Link
Anleitung
Maße
Das Kupferrohr hat eine Länge von 2 Metern. Zu einem Kreis geformt hat es einen Durchmesser von 64 cm. Die Koppelschleife besteht aus einem Stück RG-58 Kabel von ca. 40 cm Länge (1/5 der Loop). Als Kreis geformt hat sie einen Durchmesser von 13 cm.
Kupferrohr
Das Kupferrohr ist sehr weich und kann an den Enden mit einem Schraubstock oder einer großen Zange platt zusammen gedrückt werden. Dann lässt es sich besser bohren und montieren. Zum Montieren auf einem Holzbrett kannst du zwei 4mm Schrauben mit normalen oder Flügelmuttern nehmen. Den Drehkondensator kannst schrauben oder kleben. Ich habe ihn mit ein paar Tropfen 5 Minuten Epoxy angeklebt.
Drehkondensator anschließen
Der Drehkondensator wird mit dem Kupferrohr verbunden und parallel geschaltet, falls er zweigeteilt ist. Dadurch erhöht sich die Kapazität und man kann etwas tiefer runter regeln.
Koppelschleife einfach
Es gibt mehre Möglichkeiten, eine Koppelschleife zu gestalten. Die Länge ist immer 1/5 der Länge der Loop, also 40 cm in diesem Fall. Ich habe auch schon einen einfachen Ring aus 3mm Kupferdraht versucht. Das ging auch. Der Ring muss dazu unterbrochen sein. Die beiden Enden dürfen sich nicht berühren. An jeweils eines der Ende klemmst du die Krokodilklemme deines RG-58 Kabels dran. Der BNC Stecker geht zum Empfänger.
Koppelschleife RG-58

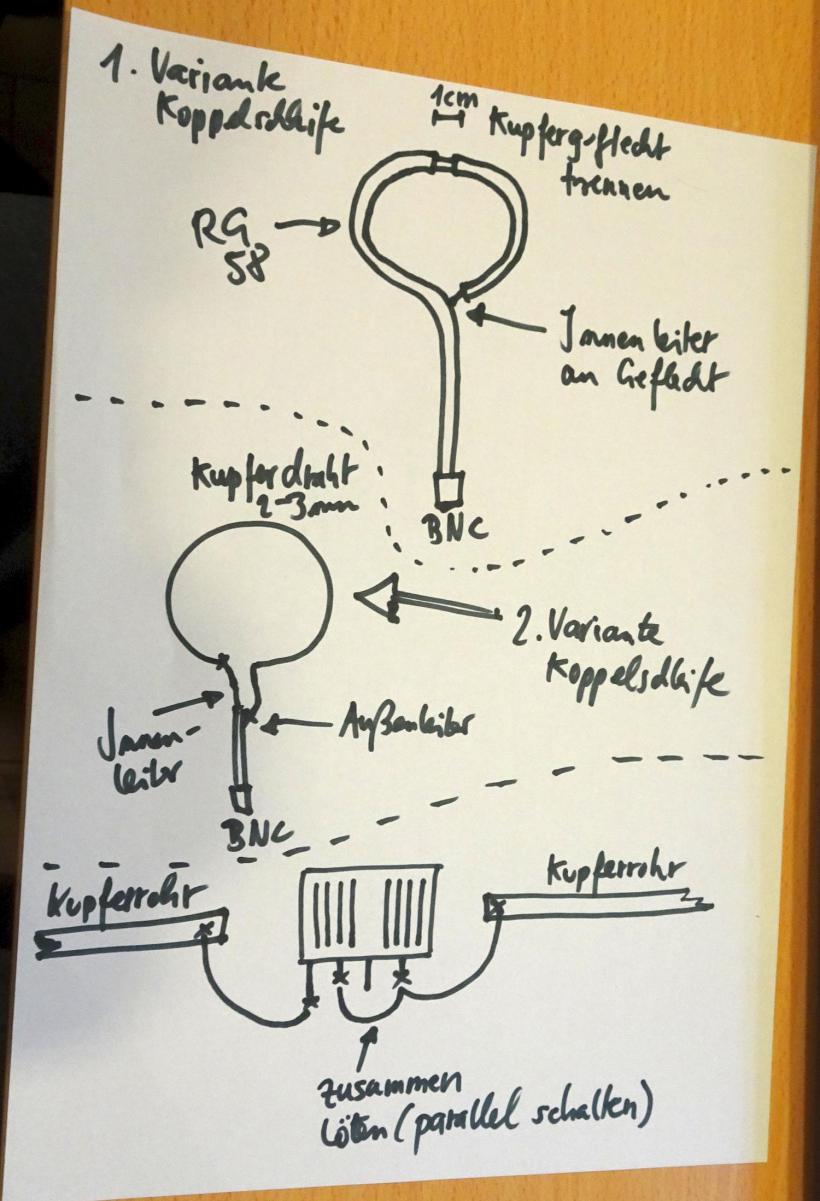

Ich habe bei dieser Loop Antenne eine Koppelschleife aus RG-58 Kabel geformt. Die Zeichnung zeigt, wie Du was verlöten musst. Die Leistung ist jedoch nach meiner Erfahrung die gleiche, wie mit der einfachen Koppelschleife.
Koppelschleifen sollten etwas Abstand zur Loop haben.

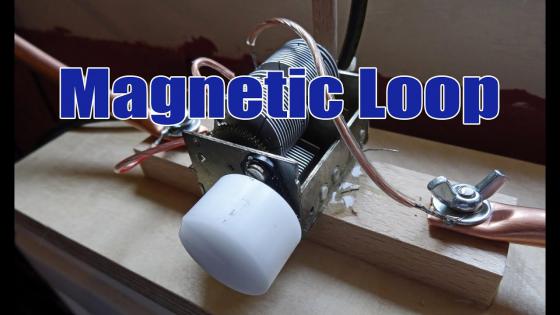

Video Empfangstest mit der Loop
Erklärung zum Aufbau der Loop Antenne und Funktionstest auf Kurzwelle. Empfänger Yaesu FRG-7.

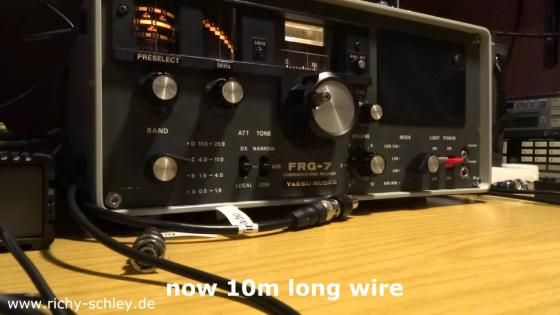

Video Vergleich Loop vs. Langdraht Antenne
Dem aufmerksamen Beobachter wird auffallen, dass ich die Loop in diesem Beispiel nicht gedreht habe. Der Empfang wäre also noch etwas besser gewesen. Empfänger: Tecsun S-2000, Lowe HF-150 + PR-150, Yaesu FRG-7, AOR 8600 DX.
Ein Nachteil ist, dass man 64 cm Durchmesser drehen können muss, was in meinem Fall schlecht möglich ist. Deshalb habe ich die von mir so genannte "Kupferschnecke" gebaut. Auch eine magnetische Loop aber aus aufgerolltem Kupferblech. Später auch mit sprialförmigem Kupferrohr. Der Durchmesser sank dann auf 30 cm und war für mich weit aus praktikabler.

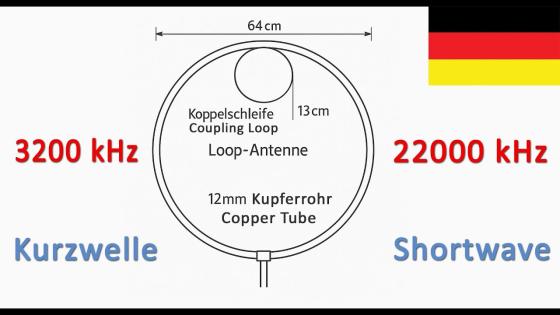

Magnetische Loop 2025 (3,2 - 22 MHz)
Diese magnetische Loop Antenne habe ich aus 12mm Kupferrohr gebaut, was zu einem größeren Frequenzumfang führt . Als Koppelschleife verwende ich RG-58 Koaxialkabel. Der 1000 pF Drehkondensator wird für Frequenzen unter 4000 kHz durch einen 500 pF Kondensator zuschaltbar ergänzt. Die Loop ist mit einem Stativgewinde für eine Action Cam (gibt's als Set mit Klebepads) auf einem Videostativ montiert. Der Videokopf ermöglicht ein sanftes horizontales Drehen.
Teileliste weiter unten ▼

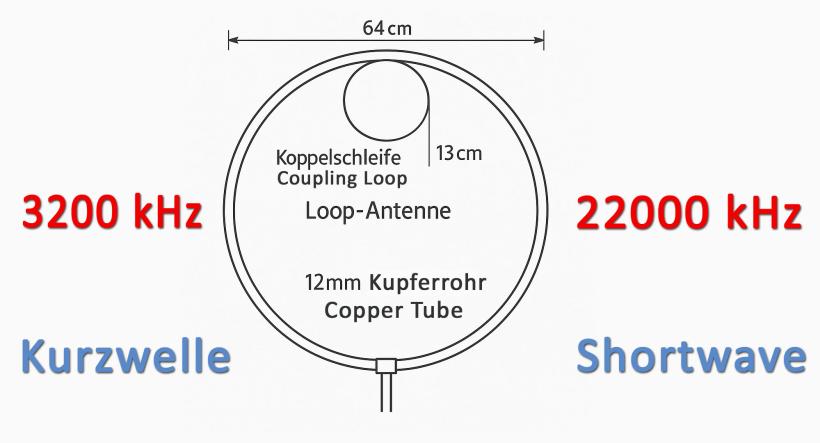

Loop: 64 cm Durchmesser aus 2 Meter 12mm weichem Kupferrohr
Koppelschleife: 13 cm Durchmesser aus 40 cm RG-58 Koaxialkabel

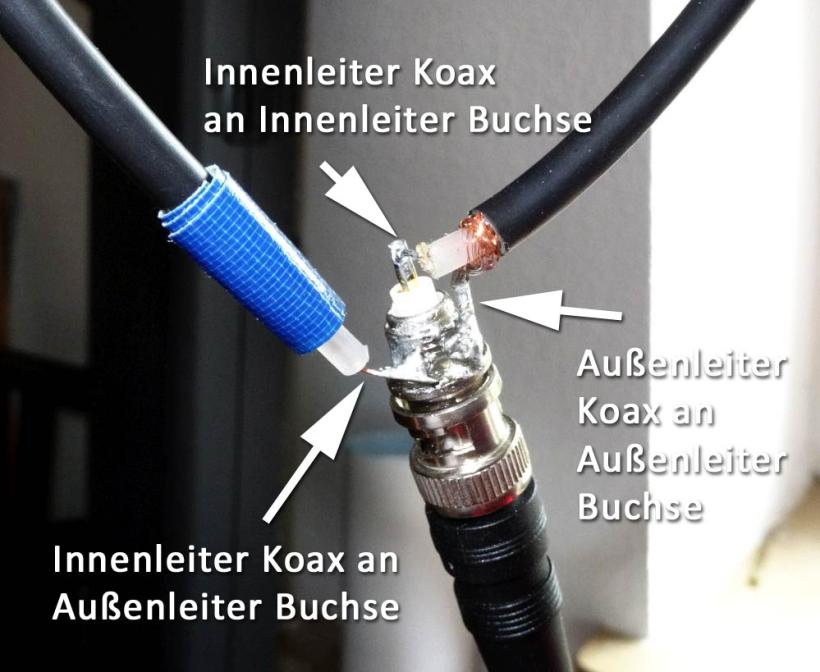

Am besten so an eine BNC Einbaubuchse anlöten ►
Drehkondensator: 1000 pF plus 500 pF zuschaltbar für Frequenzen unterhalb 4000 kHz für das 80m Amateurfunkband. Mit Feile unten angeraut und mit 5-Minuten Epoxy auf dem Holz festgeleimt.

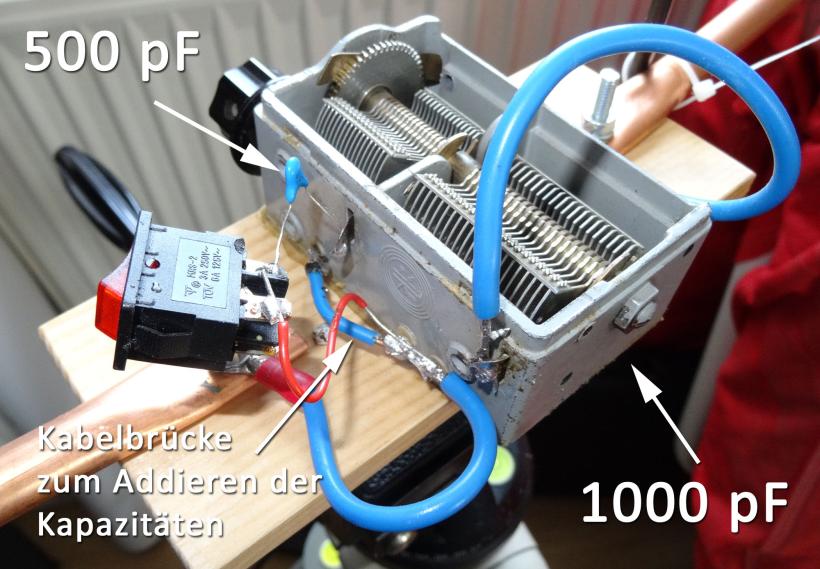

Beim Kauf auf Kapazität in "pF" (Pico Farad) achten. Zwei Rippenblöcke je 500 pF können zu 1000 pF parallel geschaltet werden, wie im Foto zu sehen. Es gibt sie nur noch gebraucht.

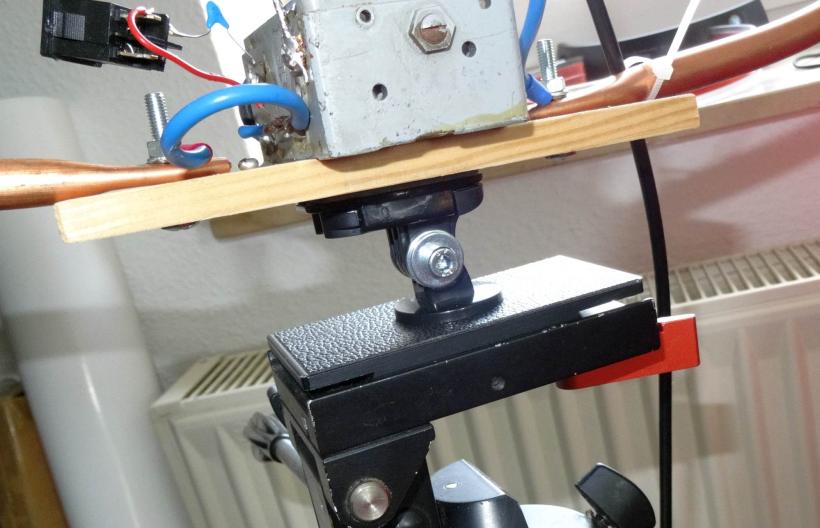

Montage: Stativgewinde z.B. für eine "Action Cam". Da gibt es gute Sets mit Klebepads, die bombenfest halten. Für die Schraubverbindung muss man eventuell eine längere Schraube verwenden.
Videostativ: der Videokopf dieses speziellen Stativs ermöglicht ein sanftes horizontales Drehen.
Teileliste
► 12mm Kupferrohr ► Kondensatoren Sortiment ► Kippschalter ► Drehkondensator (1000 pF) ► Koaxialkabel RG58 ► BNC Einbaubuchse (Koppelschleife) ► 5-Minuten Epoxy (Drehkondensator festkleben)
► Action Cam Stativgewinde Set (Eventuell längere Schraube verwenden) ► Videostativ günstig (Der Videokopf ermöglicht langsames horizontales Drehen)
► Lötstation ► Elektronik Lötzinn ► Helfende Hand Löten
