Hier findest Du einige wichtige Informationen, wenn Du Dich mit Funkempfang beschäftigen möchtest. Dazu gehören
- VLF (very low frequency), Langwelle, Mittelwelle, Kurzwelle
- VLF = 3 kHz - 30 kHz
- Einseitenband SSB, USB (upper side band), LSB (lower side band) und CW (Morsen)
- Empfang von sogenannten "Utility" Nachrichten, RTTY (Radio Telegrafie), Wetterfax (Wetterkarten)
- HF (High Frequency) Kurzwelle Rundfunk von 3200 kHz bis 26.100 kHz
- UKW (Ultra Kurzwelle) 87,5 MHz bis 108 MHz (in Deutschland)
- VHF (Very high frequency) = 30 MHz - 300 MHz
- UHF (Ultra high frequency) = 300 MhZ - 3000 MHz
Alle Frequenzbänder (Wikipedia)
Die Windows Software "Radio Signal Explorer" habe ich erstmal auf Eis gelegt, da sie bei der Installation viele Probleme machte.
Betriebsarten
Grundsätzlich empfängt man Kurzwelle Rundfunksender (broadcast) in der Betriebsart "AM".
Amateurfunk unter 10 MHz wird in der Betriebsart "LSB" empfangen, Oberhalb von 10 MHz in "LSB"
Utility Aussendungen wie RTTY, Fax etc. werden immer in USB empfangen.
WebSDR - online Funkempfänger
Wenn Du noch keinen eigenen Funkempfänger hast oder ein Referenzgerät zum vergleichen suchst, dann sind die im Internet online verfügbaren Web SDR Empfänger eine tolle Sache. Alles kostenlos.
- WebSDR - eine Plattform für viele internationale online Funkempfänger mit unterschiedlichen Frequenzbereichen.
- Twente WebSDR - Empfänger der holländischen Universität Twente. Von Langwelle bis Kurzwelle. Sehr guter Empfang dank gut geerdeter Mini Whip Antenne (Garagendach als Erde).
- Kiwi SDR - auch viele kostenlos bedienbare SDR Empfänger aber zusätzlich mit Dekodern für RTTY, Wetterfax, Morsen (CW) etc.
WebSDR: zahlreiche SDR Empfänger weltweit, die du mit deinem Browser fernsteuern kannst. Genial! Verschiedene Beispiele findest du ► hier
UTC - Weltzeit
Eine Abkürzung, die Dir oft begegnen wird ist UTC. Das ist die internationale Weltzeit. Sie wird z.B. bei Sendungsbeginn angegeben. Für Deutschland brauchst Du im Winter nur 1 Stunde von der Ortszeit abzuziehen und Du hast die UTC Zeit. Im Sommer musst Du wegen der Sommerzeit 2 Stunden von der Ortszeit abziehen. UTC groß ... UTC mobil
Kurzwelle Empfang
Als ich meinen ersten Weltempfänger anschaltete kam fast nur Rauschen. Der Empfang von Kurzwelle ist im Wesentlichen von zwei Faktoren abhängig
NEU ► SWL Guide zeigt die aktuellen Empfangsbedingungen automatisch an
- Frequenz
- Uhrzeit
- Sonnenaktivität
Meterband | Frequenzbereich | Bemerkung | Morgen | Tag | Abend | Nacht |
---|---|---|---|---|---|---|
120 m | 2.300–2.495 kHz | Tropenband | gut | schlecht | gut | gut |
90 m | 3.200–3.400 kHz | Tropenband | gut | schlecht | gut | gut |
75 m | 3.900–4.000 kHz | nicht in Amerika | gut | schlecht | gut | gut |
60 m | 4.750–5.060 kHz | Tropenband | gut | schlecht | gut | gut |
49 m | 5.900–6.200 kHz | weltweit | mittel | mittel | mittel | gut |
41 m | 7.200–7.450 kHz | weltweit | mittel | mittel | mittel | gut |
31 m | 9.400–9.900 kHz | weltweit | mittel | mittel | mittel | mittel |
25 m | 11.600–12.100 kHz | weltweit | mittel | gut | mittel | mittel |
22 m | 13.570–13.870 kHz | weltweit | mittel | gut | mittel | mittel |
19 m | 15.100–15.800 kHz | weltweit | mittel | gut | schlecht | mittel |
16 m | 17.480–17.900 kHz | weltweit | schlecht | gut | schlecht | schlecht |
15 m | 18.900–19.020 kHz | weltweit | schlecht | gut | schlecht | schlecht |
13 m | 21.450–21.850 kHz | weltweit | schlecht | wechselnd | schlecht | schlecht |
11 m | 25.670–26.100 kHz | weltweit | schlecht | wechselnd | schlecht | schlecht |
Kurzwelle Frequenzen und Sender finden

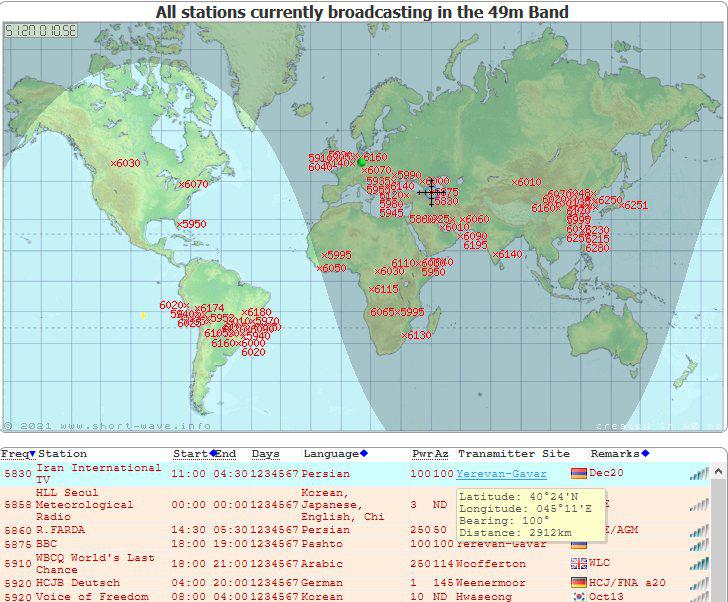

Wenn man dann endlich etwas empfängt, fragt man sich "was ist das wohl für ein Sender? Und wo ist der stationiert?". Um das heraus zu bekommen gibt es eine tolle Website www.short-wave.info
NEU ► HFCC Frequenzliste Online (Entfernungsmesser, Sendeleistung etc.)
NEU ► EIBI Kurzwelle Frequenzliste Online. Umfangreicher als short-wave.info
Du kannst dort entweder nach Sendern suchen oder eine gefundene Frequenz eingeben. Die Informationen sagen Dir den Namen des Sender, die Sendezeiten, welche Sprache gesprochen wird, wo der Sender her kommt, wie weit er von Dir entfernt ist (grüne Ortsmarke verschieben) und einiges mehr.
Alternative
Als Alternative kannst du den "Eibi Viewer" und die "Eibi Suche" verwenden. ► Hier ansehen
Video Anleitung
Hier erfährst du, wie du Frequenzen findest, die Entfernung des Senders ermittelst, den Sender auf einer Google Maps Karte sehen kannst und mehr.
Kurzwelle Sender auf Deutsch
Im Notfall kann man mit einem Kurzwelle Empfänger (also falls es ganz dicke kommt) immer noch Informationen erhalten über die aktuelle Lage, das Wetter oder was sonst so in der Welt los ist.
Kurzwelle Frequenzen als PDF zum runterladen (Quelle: short-wave.info) und ausdrucken für den Fall, dass mal das Internet oder sogar der Strom ausfällt. Rundfunksender und Wetterberichte als RTTY und Wetterfax.
Kurzwelle Deutsch unsortiert ► Download PDF
Kurzwelle Deutsch nach Frequenz ► Download PDF
Kurzwelle Deutsch nach Uhrzeit ► Download PDF
Kurzwelle Deutsch nach Station ► Download PDF
Kurzwelle Deutsch RTTY Wetterfax ► Download PDF
Günstiger Solar Funkwecker (als Stationsuhr) ► Link (Amazon)
(UTC = Lokalzeit - 1 Stunde, zur Sommerzeit - 2 Stunden)
Amateurfunk auf Kurzwelle
Zu verschiedenen Tageszeiten kann man auf Kurzwelle den Amateurfunkern unterschiedlicher Länder lauschen. Hier die Frequenzen mit Beschreibung.
Unterhalb 10.000 kHz (10 MHz) empfängt man sie in LSB, oberhalb in USB.
Umrechnungs Tool
Online Umrechnung Frequenz-Wellenlänge bzw. Wellenlänge-Frequenz ► Link
LSB
80-Meter-Band Amateurfunk ► 3.500 - 3.750 kHz (RTTY, Morsen etc.) ► 3.750 - 4.000 kHz Sprechfunk
40-Meter-Band Amateurfunk ► 7.000 - 7.050 kHz RTTY, Morsen etc. ► 7.050 - 7.200 kHz Sprechfunk
USB
30-Meter-Band Amateurfunk ► 10.100 to 10.150 kHz Datenübertragungen
20-Meter-Band Amateurfunk ► 14.000 - 14.350 kHz Hauptsächlich Sprechfunk ► Ausnahmen: 14.000 - 14.100 kHz Daten ► 14.230 SSTV (Bilder)
17-Meter-Band Amateurfunk ► 18.068 - 18.168 kHz
15-Meter-Band Amateurfunk ► 21.000 - 21.450 kHz
12-Meter-Band Amateurfunk ► 24.890 - 24.990 kHz
10-Meter-Band Amateurfunk ► 28.000 - 29.700 kHz
Weitere
60-Meter-Band Amateurfunk ► 5.315 - 5.3665 kHz ► USB!
160-Meter-Band Amateurfunk ► 1.810 - 2.000 kHz ► USB, LSB, CW
CB-Funk ► 26.965 - 27.405 kHz ► AM und FM
Utility Sender ... komisches Gepiepse
Manchmal stößt man auf seltsame Geräusche in der Kurzwelle. Da piepst und quietscht es und man hält das Ganze für eine Störung. Oder ist das etwa der Geheimdienst? Was man da hört sind meist Funkamateure, die aus Spaß an der Freud Nachrichten in Form von kodierten Funksignalen an andere Funkamateure schicken. Die müssen das dann wieder dekodieren.
Man mag das seltsam finden aber es ist teilweise Technik noch aus dem 2. Weltkrieg, die da wieder zum Leben erwacht. Aber es gibt auch aktuelle verschlüsselte Funksignale. Um was es sich dabei handelt und wie man das dekodiert? Dafür gibt es eine geniale Website www.sigidwiki.com
Dort kannst Du anhand von Audio Dateien das Funksignal identifizieren. Mit allen Informationen. Der Link für Kurzwelle (HF)
SIGIDWIKI
FT8
FT8 ist ein digitaler Code, den Amateurfunker benutzen, um möglichst weit entfernte Verbindungen weltweit herzustellen. Hier eine Liste der Frequenzen auf Kurzwelle, auf denen man FT8 Signale in USB empfangen kann. Mit PhantomSDR und Kiwi SDR kannst du FT8 auch online empfangen und dekodieren. ► Schau mal
80m - 3,573 MHz
60m - 5,357 MHz
40m - 7,074 MHz
30m - 10,136 MHz
20m - 14,074 MHz
17m - 18,100 MHz
15m - 21,074 MHz
12m - 24,915 MHz
10m - 28,074 MHz
6m - 50,313 MHz
Weitere Frequenzen und Dienste
Name | Beschreibung | Download |
---|---|---|
Utility Sender (kodierte, verschlüsselte Funksignale) | Wenn es beim Empfang in USB rauscht, piepst, jault oder sonstige sonderbare Geräusche macht dann empfängst du wahrscheinlich ein kodiertes also verschlüsseltes Signal mit vielleicht interessanten Informationen. Hier eine Liste mit Frequenzen und den dazu gehörigen Codes, mit denen das Signal verschlüsselt wurde. | http://www.hoka.net/oldweb/tech_info/frequency/frequency_utility2.htm |
Utility Software | Um verschlüsselte Signale dekodieren zu können brauchst du entsprechende Software | Utility Software |
Mittelwelle | Mittelwelle ist längst nicht tot, sie riecht nur seltsam (würde Frank Zappa sagen). Es gibt noch sehr viele aktive Mittelwellensender weltweit, nur Deutschland hat seinen letzten Mittelwellensender 2015 abgeschaltet und 2018 in die Luft gejagt. | http://www.mediumwave.de/ Europa ... USA https://www.mwlist.org/mwlist_quick_and_easy.php?area=3&kHz=0 |
Wettersonden Wetterballons | Täglich starten viele Wetterballons auf und erreichen eine maximale Höhe von weit über 30.000 Metern. Zum Vergleich ist der Mount Everest gerade mal 8.848 Meter hoch und Verkehrsmaschinen fliegen in rund 10.000 Metern Höhe. Du kannst die Funksignale der Wettersonden abhören, dekodieren und per GPS sogar orten. Wer sich auf das Auffinden von Wettersonden spezialisiert hat ist ein Sondenjäger. | Viele Infos über Frequenzen, Orte, Wettersonden, Sondenjagd, Funkscanner etc. http://www.radiosonde.eu.bonplans.info/RS00-D/RS00-D.html Hinweis des DWD (Deutscher Wetterdienst) über gefundene Wettersonden https://www.dwd.de/DE/service/lexikon/begriffe/R/Radiosonde_pdf |
Wettersonden Software | RS41 Tracker ist eine kostenlose Windows Software, um RS41 Wettersonden zu verfolgen. | http://escursioni.altervista.org/Radiosonde/ |
Wettersonden Wetterballons Echtzeitkarte | Auf dieser Karte kannst du Wettersonden (Wetterballons) in Echtzeit verfolgen und sogar auffinden, da der ungefähre Landeort bekannt ist. | https://wetterson.de/karte/ |
Peilantenne für Sondenjäger | Wer eine Wettersonde finden will braucht ein Fernglas, einen Funkscanner und eine Peilantenne. Diese kann man sich aus 3mm Schweissdraht und etwas Holz günstig selber bauen. | Software zum berechnen der Yagi Peilantenne http://www.ve3sqb.com/ Video meiner Yagi Antenne https://www.youtube.com/watch?v=Ins4vmTtUkU |
Funk Bandpläne Frequenzen | Hier erhältst du eine Übersicht, was auf den verschiedenen Frequenzen alles so gesendet wird. Vom DARC (Deutscher Amateur Radio Club) | https://www.darc.de/der-club/referate/vus/bandplaene/ |
Wettersatelliten | Vom amerikanischen Wetterdienst NOAA (National Oceanic and Atmospheric Administration) umkreisen täglich rund um die Uhr Wettersatelliten unsere Erde und liefern Bilder aus über 800 km Höhe, die Wolkenformationen und mehr zeigen. Du kannst sie selbst empfangen und die Bilder ausdrucken! | Wettersatelliten selbst empfangen und Bilder ausdrucken! Wettersatelliten mit Spezialempfänger empfangen |
VLF | Very low frequencies (3 - 30 kHz) Frequenzliste. U-Boot, Zeitzeichen, Grimeton etc. | https://de.wikipedia.org/wiki/L%C3%A4ngstwelle |
