NOAA Wettersatelliten

Hinweis: Kauflinks verweisen auf Ebay- oder Amazon-Angebote, die mir eine kleine Provision bezahlen, um meinen Kanal/Website zu unterstützen.

Es fliegen noch drei NOAA Wettersatelliten durchs All. Wenn sie kurz über Deinem Wohnort auftauchen, kannst Du sie empfangen, dekodieren und ein farbiges Bild der Erde aus dem All als Bild ausegeben lassen. Es baut sich Zeile für Zeile auf. Das dauert ca. 15 Minuten.

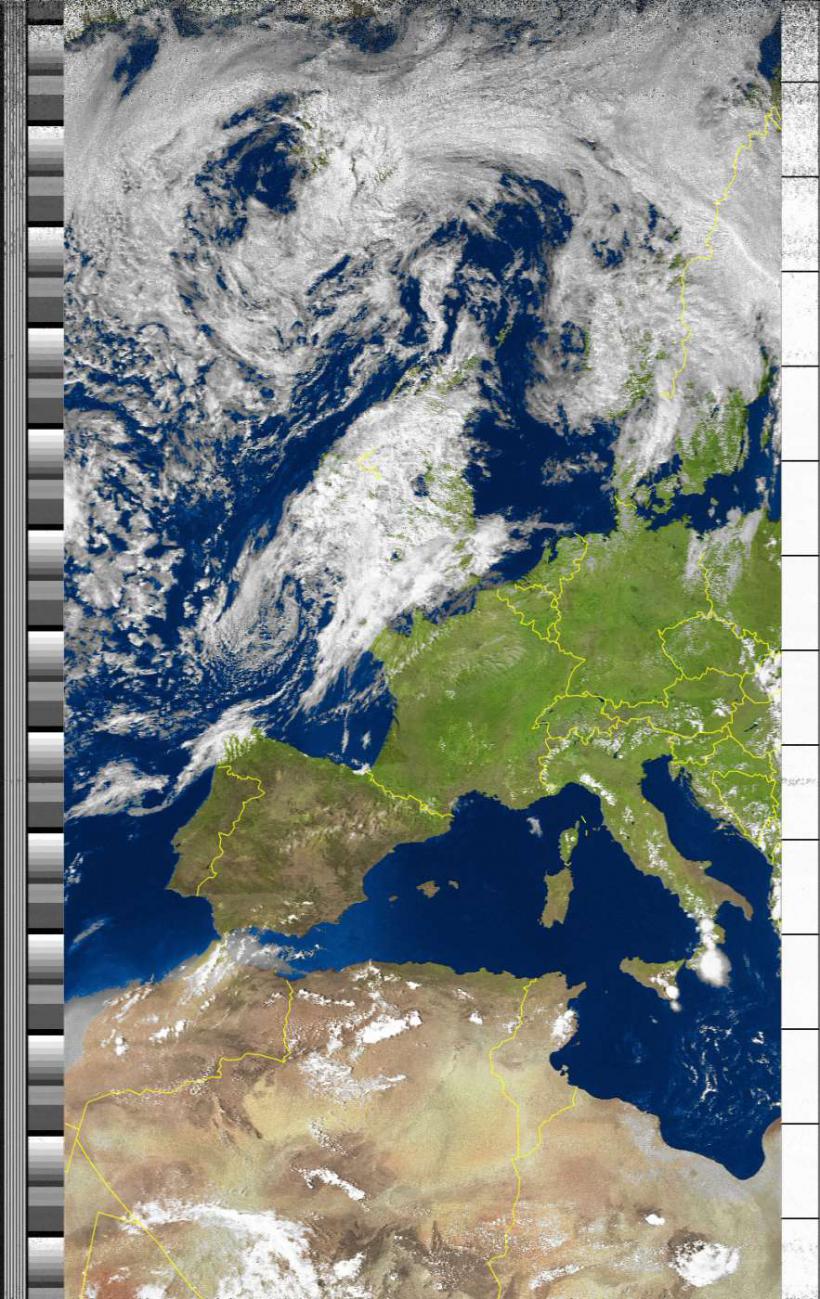

noaa wettersatellit bild erde
NOAA 19, Wxtoimg, APT-06, Kathrein Groundplane 2m (6.8.2015)

Bildergalerie

Weitere Satellitenbilder, die ich aufgenommen habe. Ansehen

NOAA

noaa apt wettersatellit

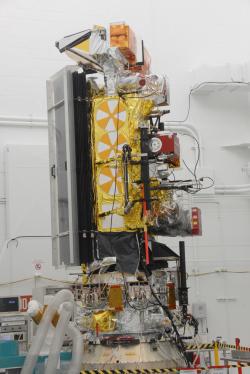

NOAA 19 (seit 2009)

Die American National Oceanic and Atmospheric Administration, kurz NOAA betreibt Wettersatelliten im All, die permanent die Erde in einer Höhe von ca. 850 Kilometern umkreisen. So ein Satellit ist ca. 4 Meter lang, 2 Meter breit und wiegt rund 1,5 Tonnen.

Satelliten Frequenzen

Der Empfänger muss in der Lage sein, ein 44 kHz breites FM Signal zu empfangen. Die meisten Funkscanner haben kaum mehr als 10 kHz. Bei SDRsharp (RTL SDR Stick) kannst Du die Filterbreite nachträglich ändern (hacken) und verändern.

  • NOAA 15: 137,6250 Mhz FM
  • NOAA 17: 137,5000 Mhz FM ... außer Betrieb
  • NOAA 18: 137,9125 Mhz FM
  • NOAA 19: 137,1000 Mhz FM

Empfänger

RTL SDR Stick

sdrsharp filterbreite

Die preiswerteste Möglichkeit ist ein RTL SDR Stick. Ich bin mit dem NooElec sehr zufrieden. Hier findest Du alle Informationen über ihn. Um das sehr breite Signal des NOAA Satelliten dekodieren zu können, musst Du die Filterbreite anpassen.

Im Video wird es genau beschrieben, welche Datei Du wo verändern musst. Dann musst Du auch noch die Breite im SDRsharp selber richtig einstellen.

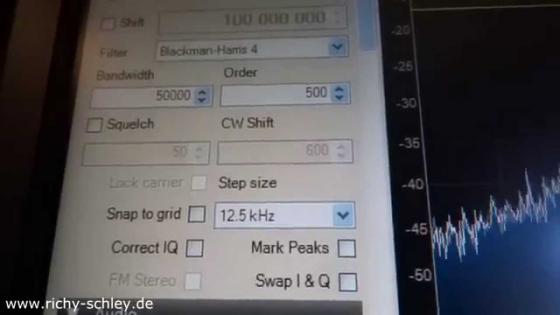

SDRsharp Filterbreite

"SDRsharp.exe.config" auf 50.000 ändern wie im Video beschrieben.

youtube-video

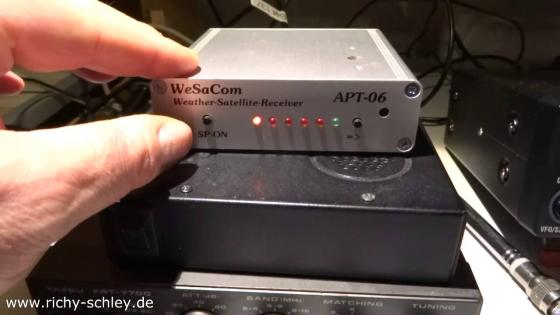

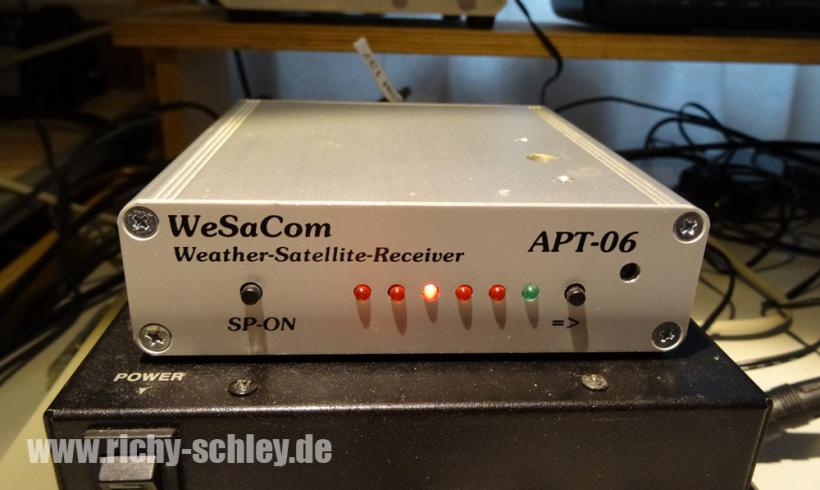

APT-06

Der APT-06 ist ein Spezialempfänger nur für den Empfang von Wettersatelliten. Du bekommst ihn neu oder gebraucht. Er scannt die veränderbaren Frequenzen der Satelliten automatisch ab. Wenn das Signal stark genug ist, rastet er auf der Frequenz ein. Er hat einen eingebauten Frequenzfilter und empfängt deutlich besser, als ein RTL SDR Stick. Gebraucht bekommt man sie für um die 100 - 150 Euro.

APT-06 neu kaufen (Wraase)

R2FX neu kaufen (ähnliches Gerät von df2fq)

apt-06 noaa wettersatellit empfänger

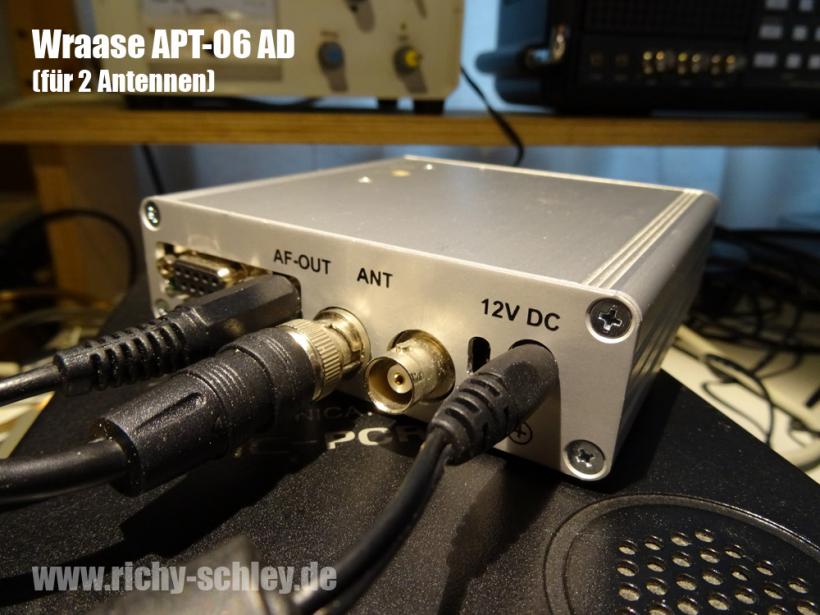

Man kann zwei Antennen anschließen.

apt-06 rückseite

Video Empfang mit APT-06

youtube-video

Antenne

Weil der Satellit sich mit hoher Geschwindigkeit auf Dich zu bewegt und wieder weg bewegt, entsteht der sogenannte "Doppler Effekt" (nach Christian Doppler). Wenn ein Krankenwagen mit Sirene an Dir vorbei fährt hört sich das so an, als würde der Ton sich verändern. Tut er aber gar nicht. Durch die Geschwindigkeit werden die Schallwellen verformt und das äußert sich dann im "verbogenen Ton".

Deshalb braucht man eigentlich eine Spezialantenne. Ich empfange seltsamerweise mit einer normalen Groundplane Antenne für 2 Meter (Amateurfunk) erstklassige Bilder. Und noch seltsamer ist die "Regenschirm Antenne", die ich tatsächlich aus einem normalen Regenschirm gebaut habe. Sie erzeugt ebenfalls hervorragende Bilder.

Allerdings ist so ein Regenschirm hoch oben auf dem Dach eine Einladung für Blitze und deshalb nur mit entsprechender Erdung zu empfehlen. Aber eigentlich braucht man wie gesagt eine Spezialantenne.

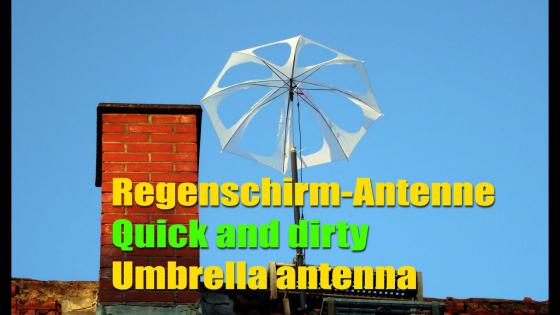

Regenschirm Antenne

Eigentlich falsch, wansinnig hässlich und für jeden Elektriker und Schornsteinfeger ein Albtraum. Die Regenschirm Antenne liefert tolle Satellitenbilder und empfängt sogar Kurzwelle.

youtube-video

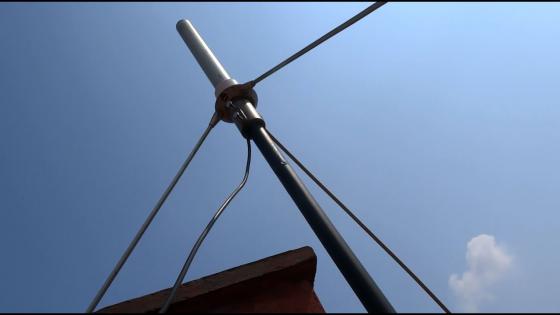

Groundplane Antenne

Eine ganz normale Groundplane Antenne für das 2 Meter Band liefert hervorragende Bilder. Aber dies gilt nicht für alle Flugwinkel (steil über dem Kopf).

youtube-video

Quadrifilar Antenne

quadrofilar antenne satellit noaa apt

Dies ist eine Spezialantenne für den Dopplereffekt. Sie eigent sich für alle Flugbahnen. Und hier ist eine sehr gute Bauanleitung.

Eine Quadrifilar Antenne ist eine verdrehte Antenne. Sie wird unter anderem auch manchmal bei Wettersonden eingesetzt, wie das Bild rechts zeigt. Sie ist etwas anspruchsvoller von der Bauart aber viele haben sie schon nachgebaut.

Quadrifilar Antenne kaufen (Wimo)

Software

WXtoImg

Der neuseeländische Programmierer Craig Anderson dieses hervorragenden und kostenlosen Programms ist unbekannt verschollen. Aber einem engagierten Fan ist es zu verdanken, dass er die Website gespiegelt hat und wir die eigentlich kostenpflichte Pro Version jetzt kostenlos bekommen.

Mit der Pro Version macht es dann so richtig Spaß! Du kannst jedes Bild mit Deinen persönlichen Angaben ausgeben lassen. Als Copyright sozusagen. Du kannst die Software komplett im Automatikmodus laufen lassen. Mein Rechner war einen Stock höher und sendete über Netzwerk die Bilder ins Erdgeschoss. Das ganze lief mehrere Wochen fehlerlos und zeichnete ein Bild nach dem anderen auf, ohne mein Zutun.

2018 Professional Edition Upgrade Key

Full Name: Kevin Schuchmann

Email Address: Deine Email Adresse

Upgrade Key: CGHZ-PP9G-EAJZ-AWKK-NDNX (Lizenzschlüssel)

Video WXtoImg Pro Version kostenlos

Einstellungen, Unterschiede zur Standard Version. Automatisierung, Netzwerk.

Deutsche FAQ (Viel gestellter Fragen, Problemlösungen)

Download WXtoImg Pro für Windows, Mac, Linux (kostenlos)

youtube-video

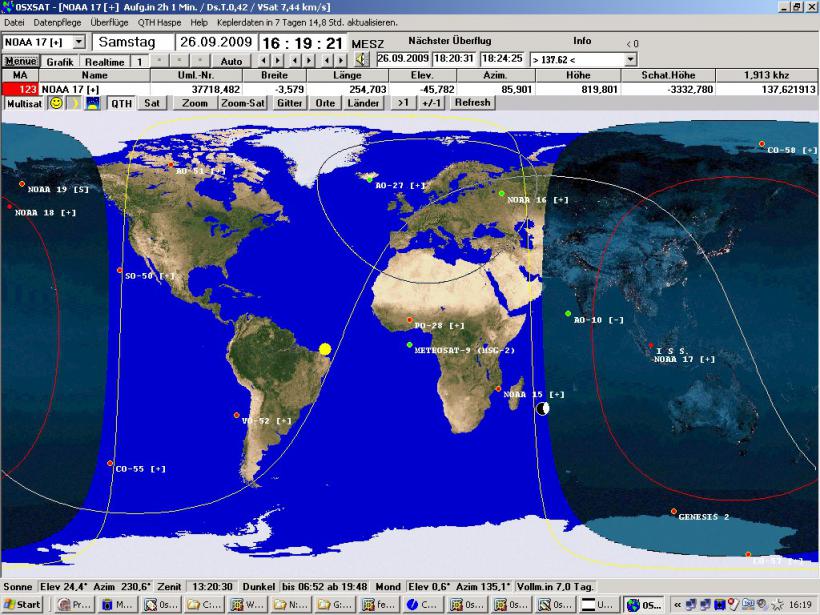

0SXSat

Das kostenlose Windows Programm zeigt Dir übersichtlich welcher Satellit gerade wo lang fliegt und wo er in der Zukunft lang kommt. Manches findest man nicht gleich aber es gibt auch Videos zum runterladen, die einem weiter helfen. Im Video über den APT-06 Empfänger kommt 0SXSat vor.

0sxsat satellit tracking

Download 0SXSat für Windows (kostenlos)

Orbitron

Ein feines kostenloses Windows Programm, das man intuitiv versteht und das sich gut bedienen lässt. Man kann viele Satelliten und ihre Flugbahnen darstellen, auch Vorhersagen, wo sie in der Zukunft lang fliegen werden. Lustig ist der integrierte Bildschirmschoner, der Satellitenbahnen anzeigt. Man kann beliebige Satelliten filtern und braucht nur die zu sehen, die einen interessieren.

orbitron satelliten software

Download Orbitron für Windows (kostenlos)
