NRD-525

Der National Radio Data "NRD 525" ist ein High-End-Kurzwellenempfänger der japanischen Firma JRC (Japan Radio Co., Ltd). Es ist für den professionellen und ernsthaften Hobbygebrauch konzipiert und deckt eine breite Palette von Frequenzbändern ab, darunter Langwelle, Mittelwelle, Kurzwelle und VHF-Bänder. Es verfügt über einen Doppelsuper, hat eine hervorragende Selektivität und Empfindlichkeit und kann bis zu 200 Kanäle speichern.

Download ► Bedienungsanleitung Deutsch

Download ► Service Manual

Beschreibung

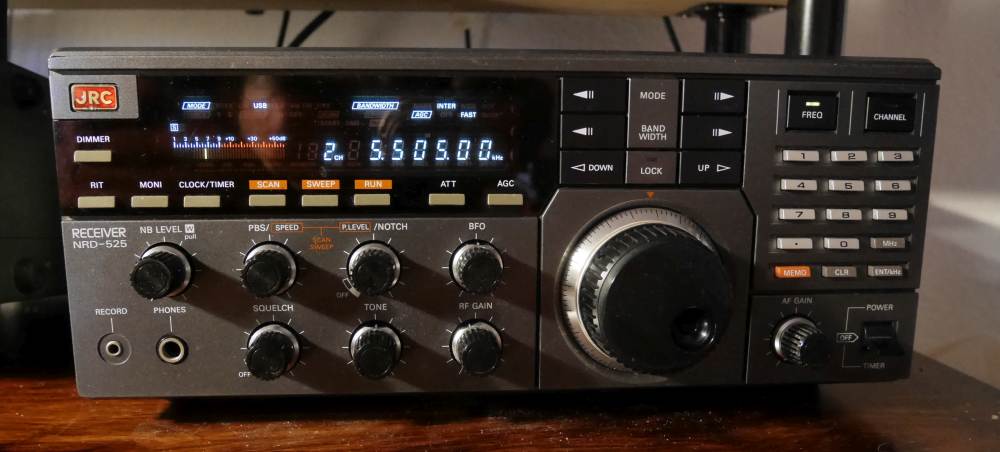

Der JRC NRD-525 ist ein Kurzwellen-Empfänger der japanischen Firma Japan Radio Company (JRC), der Mitte der 1980er-Jahre auf den Markt kam und sich schnell einen exzellenten Ruf unter Funkamateuren, DX-Hörern und Funkbeobachtern erwarb. Mit seinen professionellen Empfangseigenschaften, einer breiten Frequenzabdeckung, vielseitigen Betriebsarten und praxisorientierten Bedienungsmerkmalen gehört er zu den Geräten, die auch Jahrzehnte nach der Produktion noch geschätzt werden. Er galt nach seinem Erscheinen als Referenzgerät.

Weitere interessante ► Infos

Allgemeine Architektur und Empfängeraufbau

Der NRD-525 arbeitet nach dem Doppelsuperheterodynprinzip mit einer ersten Zwischenfrequenz (ZF) um ~70,455 MHz und einer zweiten ZF von 455 kHz. Dieses klassische Superhetsystem erlaubt eine stabile Frequenzumsetzung und gute Trennschärfe über einen weiten Frequenzbereich.

Die elektronische Abstimmung erfolgt digital, mit fein einstellbaren Schritten bis zu 10 Hz Schrittabstand, was präzises Umsetzen von Signalen selbst in engen CW- oder SSB-Bändern ermöglicht. Die Frequenzstabilität des Synthesizers wird mit ±3 ppm angegeben, was für einen damaligen Empfänger hervorragende Driftfreiheit sicherstellt.

Frequenzbereich und Betriebsarten

Das Hauptabstimm-Spektrum des Empfängers reicht von 90 kHz bis 34 MHz (geht auch scon ab 30 kHz), was Langwelle, Mittelwelle und den gesamten Kurzwellenbereich umfasst. Mit einer VHF/UHF-Konverter-Option lässt sich die Abdeckung auf höhere Frequenzen bis in die VHF- und UHF-Bereiche erweitern, was den NRD-525 über einen reinen HF-Empfänger hinaus nutzbar macht.

• AM (A3) – für Rundfunk und viele Kurzwellensender
• SSB (USB/LSB) – für Amateur- und Kurzwellenkommunikation
• CW – Morseempfang
• RTTY und FAX – digitale und bildbasierte Datendienste
• FM-n – schmalbandige FM-Empfangsarten

Empfang und Audio

Der NRD-525 verfügt über eine Vielfalt an Filtern und Empfangsoptionen:

• Breitband-Filter für SSB/AM
• Schmal- und Mittelband-Filter zur Verbesserung der Trennschärfe
• Notch-Filter zur Unterdrückung von schmalbandigen Störsignalen
• Noise Blankers und Attenuatoren (Abschwächer), um Störungen und Übersteuerungen zu reduzieren

Die Sensitivität – ein Schlüsselmerkmal für DX-Empfang – bewegt sich in Abhängigkeit vom Frequenzbereich und Modus im sub-Volt-Bereich. Besonders im SSB/CW-Betrieb werden Werte um 0,5 µV (10 dB S/N) angegeben, was dem Empfänger erlaubt, auch schwache Signale in lauter Funkumgebung herauszuarbeiten.

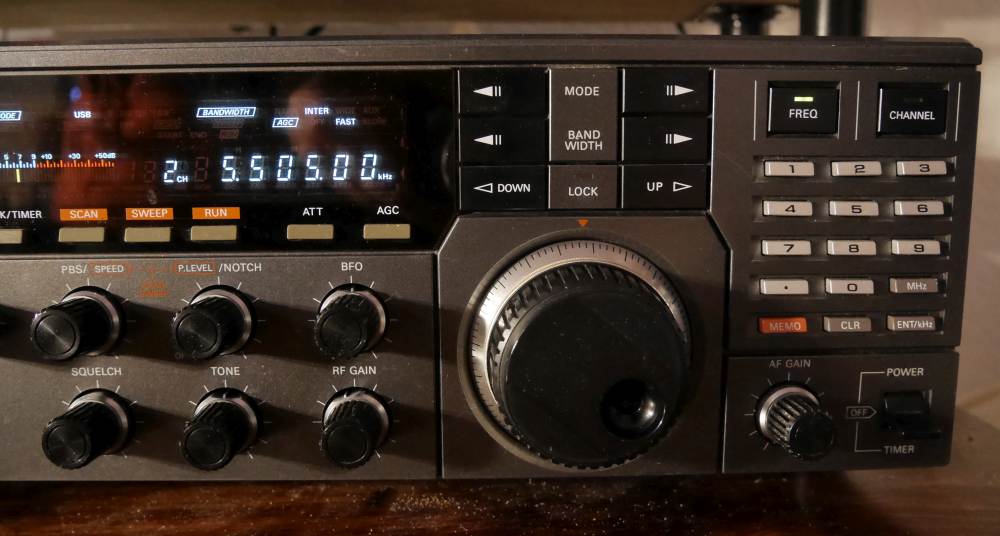

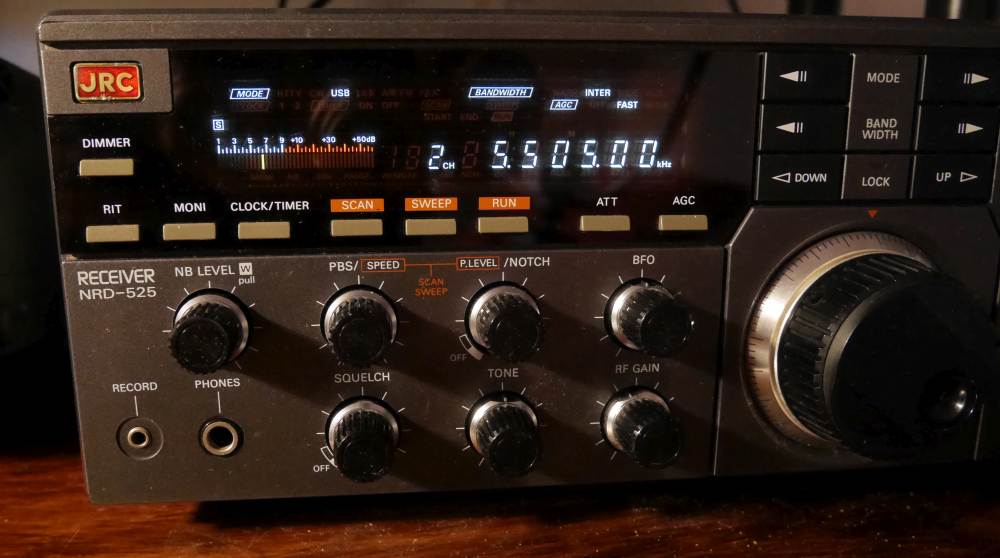

Bedienung und Speicher

Der NRD-525 bietet eine Digitaleingabe der Frequenz über die numerische Tastatur, einen 200-Kanal-Speicher für häufig genutzte Frequenzen sowie Scan- und Sweep-Funktionen, was die praktische Nutzung im täglichen Monitoring oder bei DX-Jagden erleichtert. Eine integrierte Uhr mit Timer-Funktion unterstützt geplante Empfangsüberwachungen.

Ist er noch zu empfehlen für SWL und DX?

Auch heute gilt der NRD-525 unter vielen Enthusiasten als ein leistungsfähiger klassischer Empfänger mit „echtem“ Analog-Frontend – im Gegensatz zu modernen SDR-Empfängern – und bietet gerade bei schwierigen Empfangsbedingungen eine hohe Signalqualität und Ruhe im Audio. Er deckt nahezu alle relevanten Kurzwellen-Bänder ab und liefert solide Ergebnisse bei Fernempfang (DX) und Bandüberwachung.

Technische Daten
