MLA-30 Loop Erweiterung

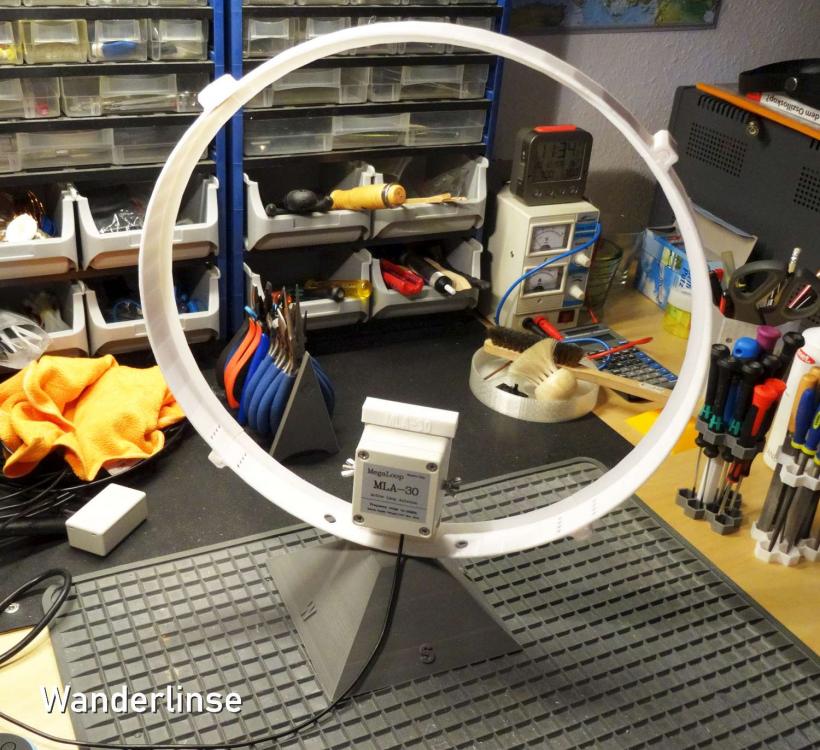

Diese drehbare Erweiterung für die MLA-30 Mega Loop Antenne kannst du im Innenraum verwenden. Langwelle, Mittelwelle und Kurzwelle lassen sich damit ausgezeichnet empfangen. Du kannst sie als stl-Datei dir herunterladen und ausdrucken.

Da Loop Antennen immer richtungsempfindlich sind (schmale Kante zum Sender), müssen sie drehbar sein, um ihr ganzes Potential zu entfalten. Nur so kannst du den besten Empfang heraus holen. Diese Erweiterung macht deine MLA-30 nicht nur kompakt, sondern auch drehbar. Der Empfang ist sehr gut, wie du im Video sehen und hören kannst.

MLA-30 Mega Loop

Die MLA-30 ist eine sehr preisgünstige aktive Loop Antenne aus China. Sie hat einen weiten Frequenzbereich von 100 kHz bis 30 MHz, umfasst also Langwelle, Mittelwelle und Kurzwelle vollständig. Angenehm gegenüber klassischen Loop Antennen mit Drehkondensator ist, dass man sie nicht abzustimmen braucht. Das geschieht durch die Elektronik automatisch. Als Aktivantenne liefert sie ein kräftiges Signal mit einem leichten Grundrauschen.

• MLA-30 Angebote ► bei Amazon
• Elektriker Draht 0,75mm² ► bei Amazon

Abisolierer sind sehr praktisch und vermeiden ein Verletzen des Drahtes

• Knipex (meiner) ► bei Amazon
• Jokari (auch gut aber billiger) ► Amazon

Video

In diesem langen Video zeige ich die Konstruktion der MLA-30 Erweiterung, ich baue sie live zusammen und teste sie auch live. Gute Unterhaltung.

Einfach zu drucken

Ich habe die Erweiterung so konstruiert, dass sie möglichst einfach und schnell zu drucken ist. Wie du in den Screenshots des Prusa Slicer sehen kannst, gibt es nur zwei Objekte, die mit Support gedruckt werden müssen. Alle Verbindungen können gesteckt werden. Es muss nichts geklebt werden. Danke an "shakam" von Thingiverse, dessen Idee ich für die Loop verwenden durfte.

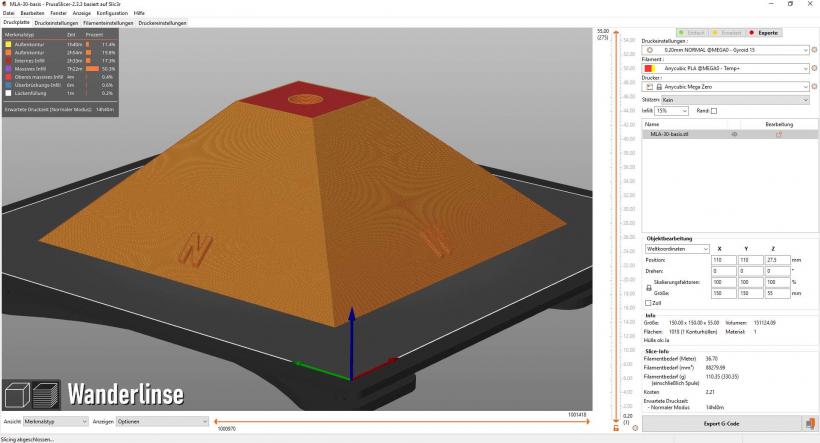

Die Basis in Pyramidenform... sie dauert am längsten. Der Rest geht schnell.

Im zentralen Element wird die "Box" der MLA-30 mit einer Klemme montiert. Kein schrauben oder kleben nötig. Etwas Support braucht es bei der Achse...

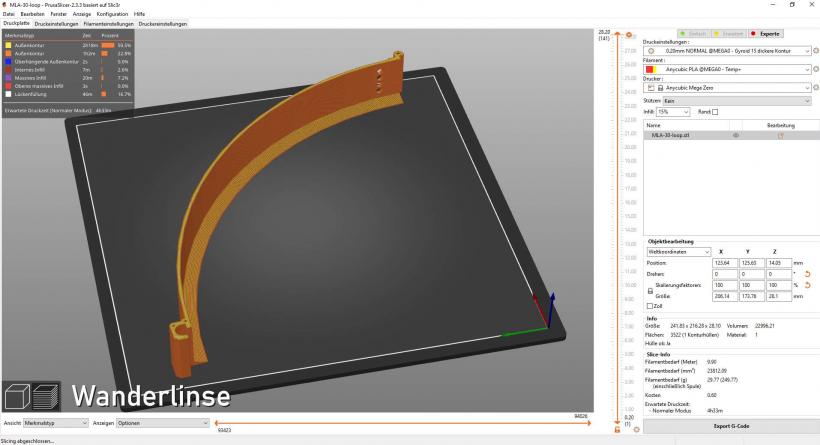

Du brauchst 3 Loop Elemente...

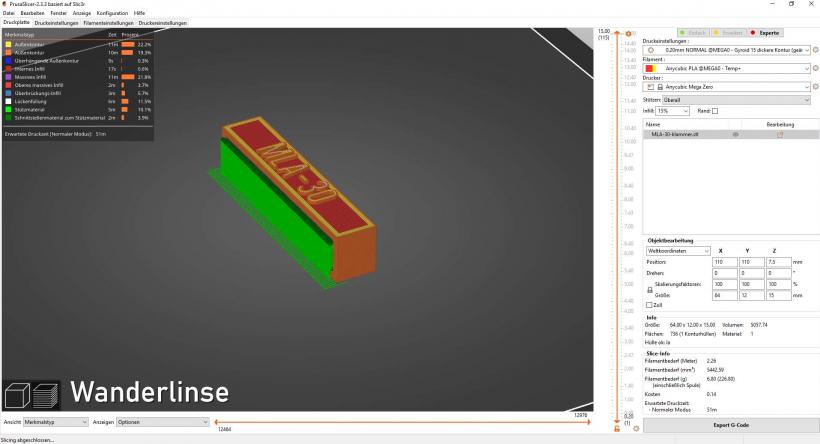

Die Klammer braucht auch etwas Support...

Download STL

Für den privaten Gebrauch kostenlos. Für die kommerzielle Verwendung vorher mit Richy Schley Kontakt aufnehmen.

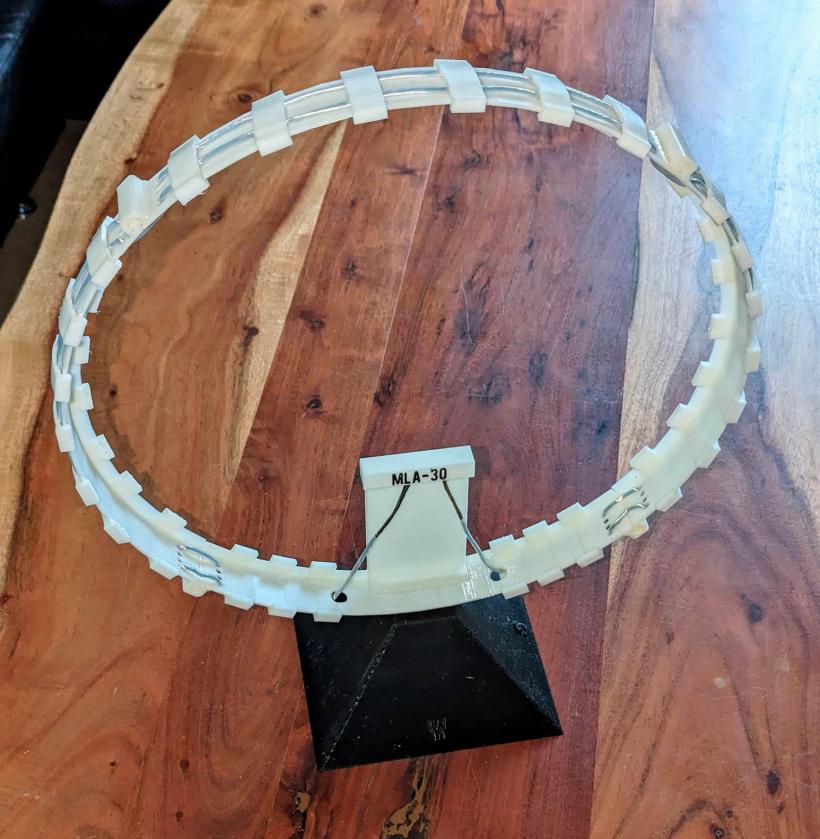

Klammer von Michael

Michael Lang hat eine Klammer für die MLA-30 Erweiterung konstruiert, die er mit "Elastic von Esun" gedruckt hat. Dadurch kann man das Kabel der Loop fixieren. Die STL Datei kann kostenlos herunter geladen werden.
